I. Technische Merkmale
Diese Produktlinie ist als universelle Lösung mit variabler Frequenz positioniert, wobei die zentrale Designphilosophie auf „breiter Anpassungsfähigkeit“ basiert. Im Gegensatz zum starren Betrieb von Geräten mit fester Frequenz konzentriert sich die DHV-Serie auf die Erzielung einer linearen Kühlleistung durch AC-Geschwindigkeitsregelung mit variabler Frequenz. Sein einzigartiger Wert liegt jedoch nicht nur in der Energieeinsparung, sondern auch in seinem extrem breiten Frequenzbetriebsbereich (typischerweise 30 Hz bis 120 Hz).
-
Betriebsmechanismus: Diese Serie verfügt über eine speziell optimierte Balance-Logik zwischen Niederfrequenz-Ölrückführung und Hochfrequenz-Ölversorgung. Im Niederfrequenzbetrieb nutzt das System eine eingebaute Zentrifugalölpumpe in Kombination mit einer Differenzdruck-Ölversorgung, um sicherzustellen, dass sich auch bei niedrigen Drehzahlen ein stabiler Ölfilm auf den Lagern bildet. Dadurch wird das branchenweit verbreitete Problem des „niederfrequenten Ölmangels und des Wellendurchbrennens“ bei Wechselrichterkompressoren effektiv vermieden. Um hochfrequentes Pfeifen zu bekämpfen, verfügt diese Serie außerdem über ein modifiziertes Profildesign für die asymmetrische Scrollplatte. Durch die Änderung des Auslasswinkels werden die Pulsationsgeräusche des Luftstroms bei Hochfrequenzbetrieb effektiv reduziert.
-
Kältemittelmanagement: Es ist die vielseitigste Plattform der drei Serien hinsichtlich der Kältemittelkompatibilität und deckt ein breites Spektrum von Niederdruck-Kältemitteln (R134a) bis hin zu Mittel-/Hochdruck-Kältemitteln (R404A/R507A) ab. Bei der Nachrüstung von Kühllagern oder Kältemittelumrüstungsprojekten für Klimaanlagen kann es an verschiedene Kältemittel angepasst werden, ohne dass das Kompressorgehäuse ausgetauscht werden muss, wodurch die Austauschkosten erheblich gesenkt werden.
-
Elektrischer Schutz: Der Schwerpunkt liegt auf der Toleranz gegenüber Netzspannungsschwankungen. Der eingebaute PTC-Thermistor arbeitet in Verbindung mit dem KRIWAN-Modul. Zusätzlich zum Überhitzungsschutz bietet es auch eine elektromagnetische Abschirmung gegen harmonische Störungen, die durch die Trägerfrequenz des Wechselrichters erzeugt werden, und stellt so sicher, dass die Steuerplatine in komplexen elektrischen Umgebungen keine Fehlfunktionen aufweist.
II. Anwendungsbereich
Hauptanwendungsgebiete: Temperatur- und Feuchtigkeitsregulierung in Wohn- und Gewerberäumen
Diese Serie eignet sich vor allem für Gebäudeklimatisierungssysteme, die hohen Komfort, Laufruhe und Teillast-Energieeffizienz erfordern:
Zentrale Wohn- und Gewerbeklimaanlage: Geeignet für Klimaanlagen mit variablem Kältemittelfluss (VRF/VRV) in Wohnanlagen, Bürogebäuden, Hotels, Einkaufszentren und anderen Veranstaltungsorten. Die Wechselrichtertechnologie passt die Geschwindigkeit automatisch an die Temperaturunterschiede zwischen Innen- und Außentemperatur an und sorgt so für einen niedrigen Energieverbrauch nach schnellem Kühlen/Heizen bei minimalen Temperaturschwankungen und erhöhtem körperlichen Komfort.
Präzise Umgebungsklimatisierung: Erfüllt die Anforderungen von Szenarien, die eine extrem hohe Temperaturregelungsgenauigkeit erfordern, wie z. B. Serverräume in Rechenzentren, Präzisionsinstrumentenräume und saubere Werkstätten. Die glatte Wechselrichter-Ausgangskurve eliminiert die Temperaturschwankungen, die durch die häufigen Start-Stopp-Zyklen herkömmlicher Festfrequenzgeräte verursacht werden.
After-Sales-Wartungs- und Austauschmarkt: Auf dem After-Sales-Wartungs- und Austauschmarkt für VRF-Systeme weit verbreitet, ist es eine häufige Wahl für den Austausch alter Inverter-Kompressoren.
Allgemeine Kälteerweiterung: Sie kann auch auf Wärmepumpensysteme sowie industrielle, landwirtschaftliche und gewerbliche Kühlsysteme ausgeweitet werden, ihr Hauptvorteil bleibt jedoch auf den Bereich der Gebäudekomfortklimatisierung konzentriert.
Typische Endgeräteausrüstung: VRF-Außengeräte, modulare luftgekühlte Wärmepumpeneinheiten, Präzisionsklimageräte für Serverräume und Außengeräte für die zentrale Klimatisierung von Wohngebäuden.
| Externe Ölversorgung, mehrfach angeschlossene Maschine, mehrere Kompressoreinheiten über Ölaußenseite (R22) |
| Spezifikationen |
Modell |
Kältemittel |
Verschiebung |
Stromspannung |
Frequenz |
Kühlkapazität |
Eingangsleistung |
EER/COP |
| cm³/U |
V |
Hz |
WATT |
BTU/H |
WATT |
BTU/WH |
W/W |
| 4 PS |
400DHM-64D1(2) |
R22 |
64 |
380-415 |
50 |
11200 |
38190 |
3600 |
10.6 |
3.1 |
| 5 PS |
500DHM-80D1(2) |
80 |
14000 |
47740 |
4300 |
11.1 |
3.25 |
| 6 PS |
600DHM-90D1(2) |
90 |
15700 |
53540 |
4800 |
11.1 |
3.25 |
| Frequenzumwandlung |
401DHVM-64D1(2) |
64 |
160-380 |
20~115 |
16500 |
56270 |
5250 |
10.7 |
3.14 |
| 303DHV-47B2Y |
47 |
73-180 |
30-90 |
10700 |
36490 |
3370 |
10.9 |
3.2 |
| 303DHV-47D2Y |
47 |
146-360 |
10700 |
36490 |
3350 |
10.9 |
3.2 |
| 403DHV-64D2Y |
64 |
14200 |
48420 |
4300 |
11.2 |
3.3 |

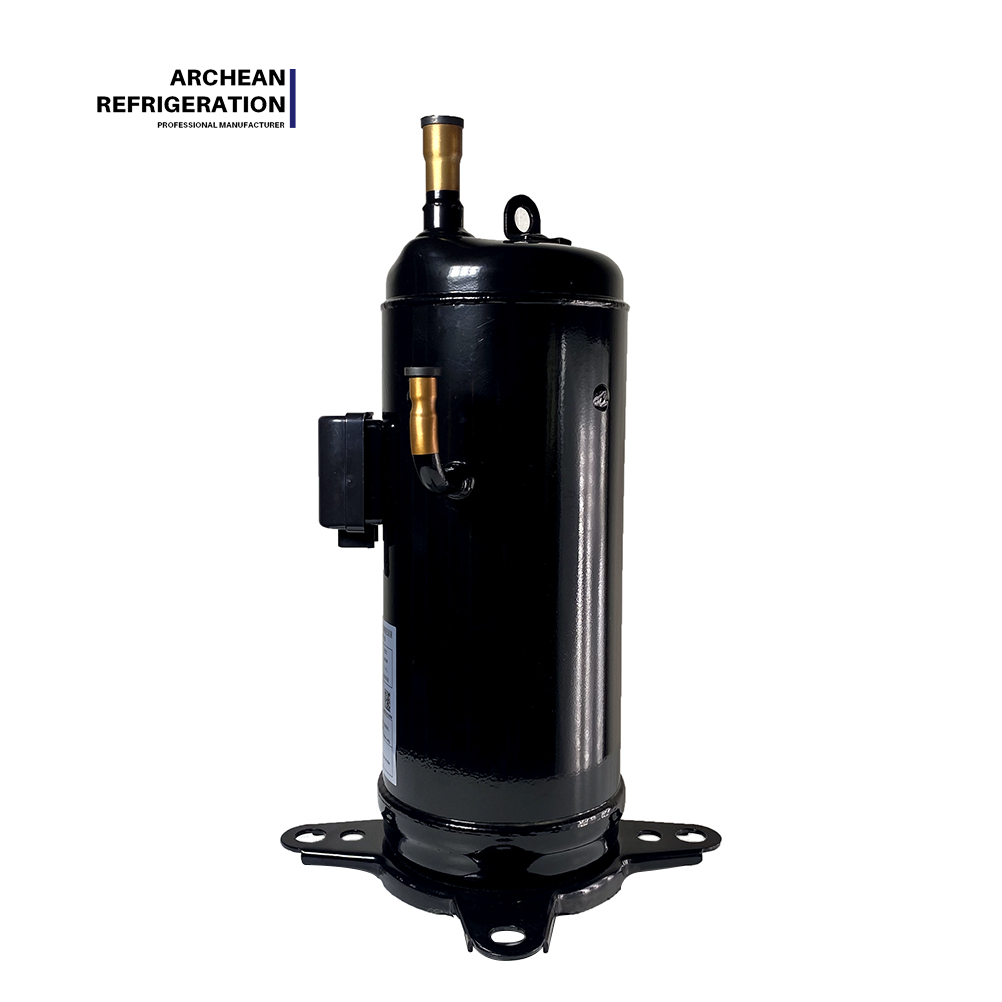

| 503DHV-80D2Y |
80 |
135-360 |
17900 |
61040 |
5300 |
11.6 |
3.4 |
| 401DHV-64D2Y |
64 |
160-380 |
20~115 |
18000 |
61380 |
5600 |
10.9 |
3.2 |
F1: Das Kompressorgeräusch nimmt während des Betriebs deutlich zu. Was soll ich tun?
Symptome: Das Kompressorgeräusch wird nach längerem Betrieb lauter.
Mögliche Ursachen:
Ölmangel oder unzureichende Schmierung – Dies ist einer der häufigsten Fehler, der sich in übermäßigem Lärm, festsitzendem Zylinder, hohem Betriebsstrom usw. äußert.
Hochfrequentes Pfeifen – Inverter-Kompressoren können bei Hochgeschwindigkeitsbetrieb pulsierende Geräusche des Luftstroms erzeugen.
Lösungen:
Überprüfen Sie den Ölstand im Kurbelgehäuse, um sicherzustellen, dass ausreichend Schmieröl vorhanden ist.
Überprüfen Sie den Ölstand durch das Schauglas. Wenn der Ölstand deutlich zu niedrig ist, füllen Sie umgehend Öl nach.
Wenn es sich um hochfrequentes Pfeifen handelt, hat die DHV-Serie selbst durch ihr modifiziertes Profildesign der asymmetrischen Scrollplatte hochfrequente Geräusche optimiert. Sie können überprüfen, ob der Kompressor in einem anormalen Frequenzbereich arbeitet.
F2: Der Kompressor startet nicht oder schaltet häufig ab. Wie kann ich Fehler beheben?
Symptome: Keine Reaktion, kein Einziehgeräusch, Auslösung.
Lösungen:
Überprüfen Sie, ob die Versorgungsspannung des Geräts normal ist.
Überprüfen Sie, ob der eingebaute Motorüberlastschutz ausgelöst hat. Wenn ja, lassen Sie den Kompressor ausreichend abkühlen, bevor er sich automatisch zurücksetzt.
Messen Sie, ob der Widerstand der Motorwicklung ausgeglichen ist (der Widerstand zwischen RS, ST und TR sollte zwischen einigen Ohm und mehreren zehn Ohm liegen). Unendlich bedeutet einen offenen Stromkreis, während 0 einen Kurzschluss anzeigt.
Überprüfen Sie, ob die Innen- und Außenventilatoren normal funktionieren.
F3: Der Ölstand ist deutlich niedrig, aber es kann keine Ölleckstelle gefunden werden. Was ist der Grund?
Symptome: Bei normaler Belastung ist der Ölstand im Kurbelgehäuse deutlich niedrig, der Ölstand im Ölauffangbehälter des Aggregats ist zu hoch und beim Ablassen spritzt Öl heraus.
Mögliche Ursache:
Lösungen:
Überprüfen Sie, ob der eingebaute Ölsammelkugelhahn nicht fest verschlossen ist (längere Inaktivität kann zu Rost oder einer Ansammlung von Verunreinigungen am Ventil und Ventilsitz führen).
Führen Sie Schleif-, Reinigungs- und Reparaturarbeiten am Kugelhahn durch. Wenn es nicht repariert werden kann, kann der Kugelhahn zugeschweißt werden (dann ist der Ölsammler außer Betrieb).
