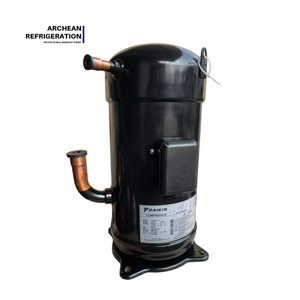

Compresseur à spirale de réfrigération triphasé 380 V/50 Hz JT90BCBY1L JT95BCBY1L JT90BHBY1L JT95BHBY1L JT1408CBY1L JT150BCBY1L

I. Présentation des modèles de base et des paramètres de performance

Analyse des différences de série : La série BH partage la même plate-forme de cylindrée que la série BC, mais est équipée de composants de moteur à plus haut rendement. Cela permet de réduire considérablement la puissance d'entrée tout en offrant une capacité de refroidissement équivalente, obtenant une amélioration moyenne du COP d'environ 0,17 à 0,18 par rapport à la série BC . Pour les scénarios de refroidissement toute l'année ou de fonctionnement continu intensif, les avantages en matière d'économie d'énergie de la série BH sont particulièrement prononcés.

II. Avantages principaux du produit et caractéristiques techniques (communes à la série JT B)

1. Haute efficacité et économie d’énergie – Technologie de défilement asymétrique de pointe

•


  Conception à spirale asymétrique exclusive : utilise la structure à spirale asymétrique pionnière de Daikin, combinée à des chemins de distribution de gaz d'aspiration optimisés et à une conception à spirale fixe à faible déformation, réduisant efficacement les fuites de réfrigérant et les pertes de surchauffe pendant la compression.




•


  Mécanisme d'étanchéité par film d'huile : s'appuie sur un usinage de haute précision pour créer un joint d'étanchéité dynamique par film d'huile entre les flancs de la volute, améliorant considérablement l'efficacité de la compression. Le COP global reste à un niveau élevé de 3,1 ~ 3,3 , la version BH atteignant jusqu'à 3.29, ce qui la place au premier rang parmi les compresseurs scroll à vitesse fixe.




2. Faible bruit et faibles vibrations – Création d’un environnement de fonctionnement silencieux

•


  Pas de soupapes d'aspiration/décharge : élimine la conception traditionnelle de la plaque de soupape à piston ou au compresseur rotatif, éliminant fondamentalement les bruits de cliquetis métalliques dus à l'impact de la soupape.




•


  Parchemins orbitaux/fixes sans contact : Les parchemins orbitaux et fixes maintiennent un dégagement sans contact de l'ordre du micron pendant le fonctionnement, ce qui donne une qualité sonore pure. Les niveaux de bruit mesurés ne sont que de 58 à 60 dB(A) , avec des vibrations extrêmement faibles. Cette caractéristique simplifie la conception de la tuyauterie lors de l'assemblage de l'unité et élimine le besoin de matériaux d'insonorisation volumineux, réduisant ainsi les coûts des matériaux et le temps d'assemblage.




3. Haute fiabilité et durée de vie prolongée

•


  Pièces mobiles minimales : les compresseurs Scroll ont beaucoup moins de composants mobiles que les compresseurs à piston alternatif, éliminant les forces d'inertie alternatives et les impacts de glissement importants, réduisant ainsi l'usure mécanique.




•


  Résistance robuste aux intempéries : équipé de roulements à manchon sec et de roulements de haute précision, ainsi que d'un mécanisme de conformité flexible offrant une excellente tolérance aux coups de liquide. Même dans des conditions difficiles telles que les cycles de dégivrage de la pompe à chaleur ou des températures de condensation élevées, le compresseur maintient une efficacité volumétrique stable, garantissant un fonctionnement sûr à long terme.




4. Excellentes performances de pompe à chaleur et de chauffage à basse température

•


  Grâce à la technologie des chambres de compression flexibles, le taux de dégradation de l'efficacité volumétrique dans des conditions de chauffage à basse température est beaucoup plus lent que celui des modèles conventionnels. Le démarrage rapide du chauffage assure un fort apport d’air chaud. Cette caractéristique le rend largement utilisé dans les unités de pompe à chaleur commerciales du Nord et les modules de pompe à chaleur à air basse température, offrant des avantages significatifs par rapport au chauffage d'appoint électrique traditionnel.




5. Faible coût d’intégration du système

•


  Conception de protection intégrée : le compresseur comprend une protection intégrée uniquement contre la surchauffe du moteur. D'autres protections au niveau du système (par exemple, les pressostats haute/basse, protection contre la température de refoulement) sont configurées par le système OEM. Cela garantit la sécurité tout en offrant aux fabricants une plus grande flexibilité de conception.




•


  Tailles de ports standard : le diamètre du tuyau d'aspiration est standardisé à φ19,1 mm , parfaitement compatible sur la plage de puissance de 3 à 5 HP. Cela simplifie la conception de la tuyauterie d’intégration du système et la gestion des stocks, réduisant ainsi considérablement les coûts de développement.




III.Scénarios d'application typiques

•


  Climatiseurs commerciaux emballés (unités gainables, conduits à haute pression statique);




•


  Refroidisseurs modulaires refroidis par air/eau ;




•


  Déshumidificateurs et sécheurs d'air réfrigérés ;




•


  Unités de réfrigération légères pour entrepôts frigorifiques et de transport ;




•


  Systèmes de chauffage commerciaux par pompe à chaleur « charbon-électricité » du Nord.





















Remarque : Les données de ce document sont basées sur des conditions de notation standards (normes ARI/AHRI). Les performances réelles peuvent varier en fonction de la correspondance du système et des différences dans l'environnement d'exploitation.
