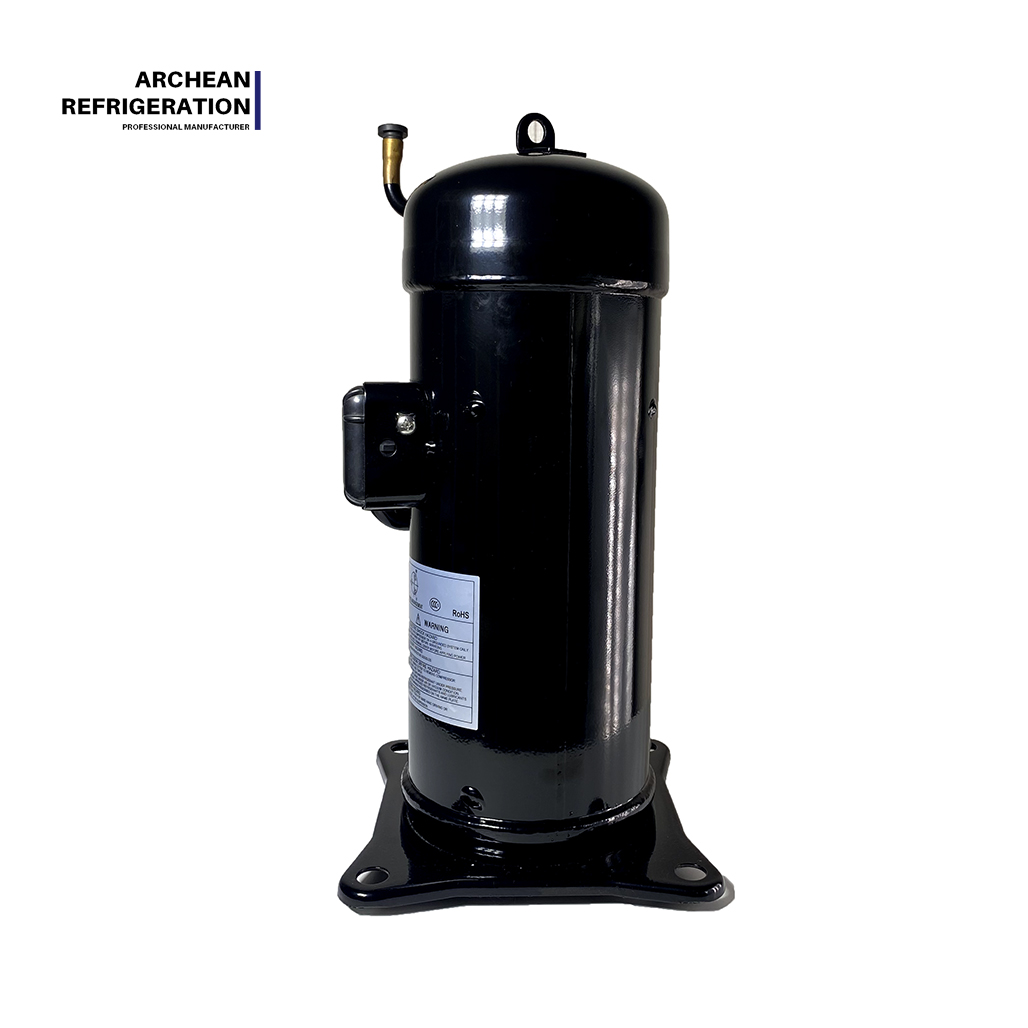

380 V/50 Hz Dreiphasen-Kühl-Scrollkompressor JT90BCBY1L JT95BCBY1L JT90BHBY1L JT95BHBY1L JT1408CBY1L JT150BCBY1L

I. Überblick über Kernmodelle und Leistungsparameter

Analyse der Serienunterschiede : Die BH-Serie verfügt über die gleiche Hubraumplattform wie die BC-Serie, ist jedoch mit Motorkomponenten mit höherem Wirkungsgrad ausgestattet. Dies ermöglicht eine deutlich reduzierte Eingangsleistung bei gleichwertiger Kühlleistung, wodurch eine durchschnittliche COP-Verbesserung von etwa 0,17 bis 0,18 gegenüber der BC-Serie erreicht wird . Bei ganzjähriger Kühlung oder anspruchsvollem Dauerbetrieb kommen die Energiesparvorteile der BH-Serie besonders zum Tragen.

II. Kernproduktvorteile und technische Merkmale (gemeinsam bei der JT B-Serie)

1. Hohe Effizienz und Energieeinsparung – Branchenführende asymmetrische Scroll-Technologie

•


  Proprietäres asymmetrisches Scroll-Design : Nutzt die bahnbrechende asymmetrische Scroll-Struktur von Daikin, kombiniert mit optimierten Sauggasverteilungspfaden und festem Scroll-Design mit geringer Verformung, wodurch Kältemittelleckagen und Überhitzungsverluste während der Verdichtung effektiv reduziert werden.




•


  Ölfilm-Dichtungsmechanismus : Verlässt sich auf hochpräzise Bearbeitung, um eine dynamische Ölfilmdichtung zwischen den Spiralflanken zu erzeugen und so die Kompressionseffizienz erheblich zu verbessern. Der Gesamt-COP bleibt auf einem hohen Niveau von 3,1 bis 3,3 , wobei die BH-Version bis zu erreicht 3.29und damit in der Spitzenklasse unter den Scrollverdichtern mit fester Drehzahl liegt.




2. Geringer Lärm und geringe Vibration – Schaffung einer ruhigen Betriebsumgebung

•


  Keine Ansaug-/Auslassventile : Das herkömmliche Kolben- oder Rotationskompressor-Ventilplattendesign entfällt, wodurch metallische Klickgeräusche beim Ventilaufprall grundsätzlich beseitigt werden.




•


  Berührungslose umlaufende/feste Spiralen : Die umlaufenden und festen Spiralen sorgen während des Betriebs für einen berührungslosen Abstand im Mikrometerbereich, was zu reiner Klangqualität führt. Der gemessene Geräuschpegel beträgt nur 58–60 dB(A) bei extrem geringer Vibration. Diese Eigenschaft vereinfacht die Rohrleitungskonstruktion während der Gerätemontage und macht sperrige Schallschutzmaterialien überflüssig, wodurch Materialkosten und Montagezeit reduziert werden.




3. Hohe Zuverlässigkeit und längere Lebensdauer

•


  Minimale bewegliche Teile : Scrollkompressoren haben weitaus weniger bewegliche Komponenten als Hubkolbenkompressoren, wodurch hin- und hergehende Trägheitskräfte und starke Gleitstöße vermieden werden, wodurch der mechanische Verschleiß reduziert wird.




•


  Robuste Witterungsbeständigkeit : Ausgestattet mit trockenen Gleitlagern und hochpräzisen Wälzlagern sowie einem flexiblen Nachgiebigkeitsmechanismus , der eine hervorragende Toleranz gegenüber Flüssigkeitsschlägen bietet. Selbst unter rauen Bedingungen wie Abtauzyklen der Wärmepumpe oder hohen Kondensationstemperaturen behält der Kompressor einen stabilen volumetrischen Wirkungsgrad bei und gewährleistet so einen langfristig sicheren Betrieb.




4. Hervorragende Wärmepumpen- und Niedertemperatur-Heizleistung

•


  Durch den Einsatz der flexiblen Kompressionskammertechnologie ist die Abfallrate des volumetrischen Wirkungsgrads unter Heizbedingungen bei niedrigen Temperaturen viel langsamer als bei herkömmlichen Modellen. Der schnelle Heizstart sorgt für eine starke Warmluftabgabe. Aufgrund dieser Eigenschaft wird es häufig in gewerblichen Wärmepumpeneinheiten und Niedertemperatur-Luftwärmepumpenmodulen im Norden eingesetzt und bietet erhebliche Vorteile gegenüber herkömmlichen elektrischen Zusatzheizungen.




5. Niedrige Systemintegrationskosten

•


  Integriertes Schutzdesign : Der Kompressor verfügt nur über einen integrierten Schutz gegen Motorüberhitzung. Andere Schutzfunktionen auf Systemebene (z. B. Hoch-/Niederdruckschalter, Austrittstemperaturschutz) werden vom OEM-System konfiguriert. Dies gewährleistet Sicherheit und gewährt den Herstellern gleichzeitig eine größere Designflexibilität.




•


  Standard-Anschlussgrößen : Der Saugrohrdurchmesser ist auf φ19,1 mm standardisiert und perfekt kompatibel im gesamten Leistungsbereich von 3 bis 5 PS. Dies vereinfacht das Rohrleitungsdesign für die Systemintegration und die Bestandsverwaltung, wodurch die Entwicklungskosten erheblich gesenkt werden.




III.Typische Anwendungsszenarien

•

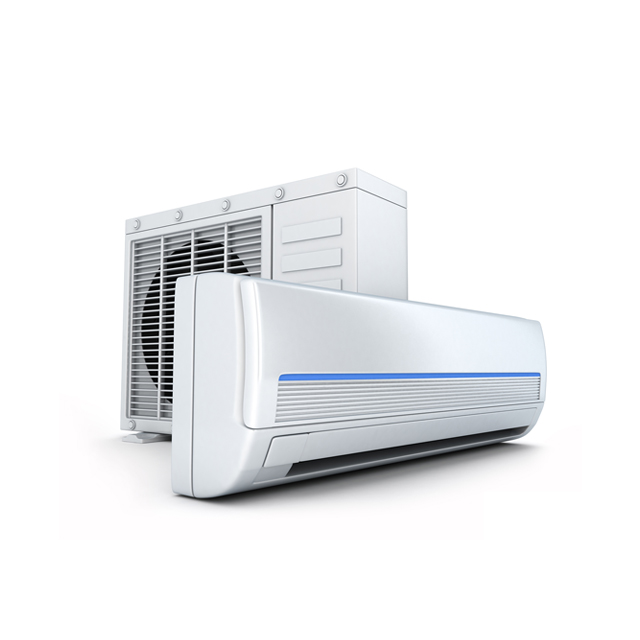

  Kommerzielle Kompaktklimageräte (Kanalgeräte, Kanäle mit hohem statischem Druck);




•


  Luftgekühlte / wassergekühlte modulare Kältemaschinen;




•


  Luftentfeuchter und Kühllufttrockner;




•


  Leichte Kühllager- und Transportkühleinheiten;




•


  Kommerzielle „Kohle-zu-Strom“-Heizsysteme mit Wärmepumpe im Norden.





















Hinweis : Die Daten in diesem Dokument basieren auf Standardbewertungsbedingungen (ARI/AHRI-Standards). Die tatsächliche Leistung kann je nach Systemanpassung und Unterschieden in der Betriebsumgebung variieren.
