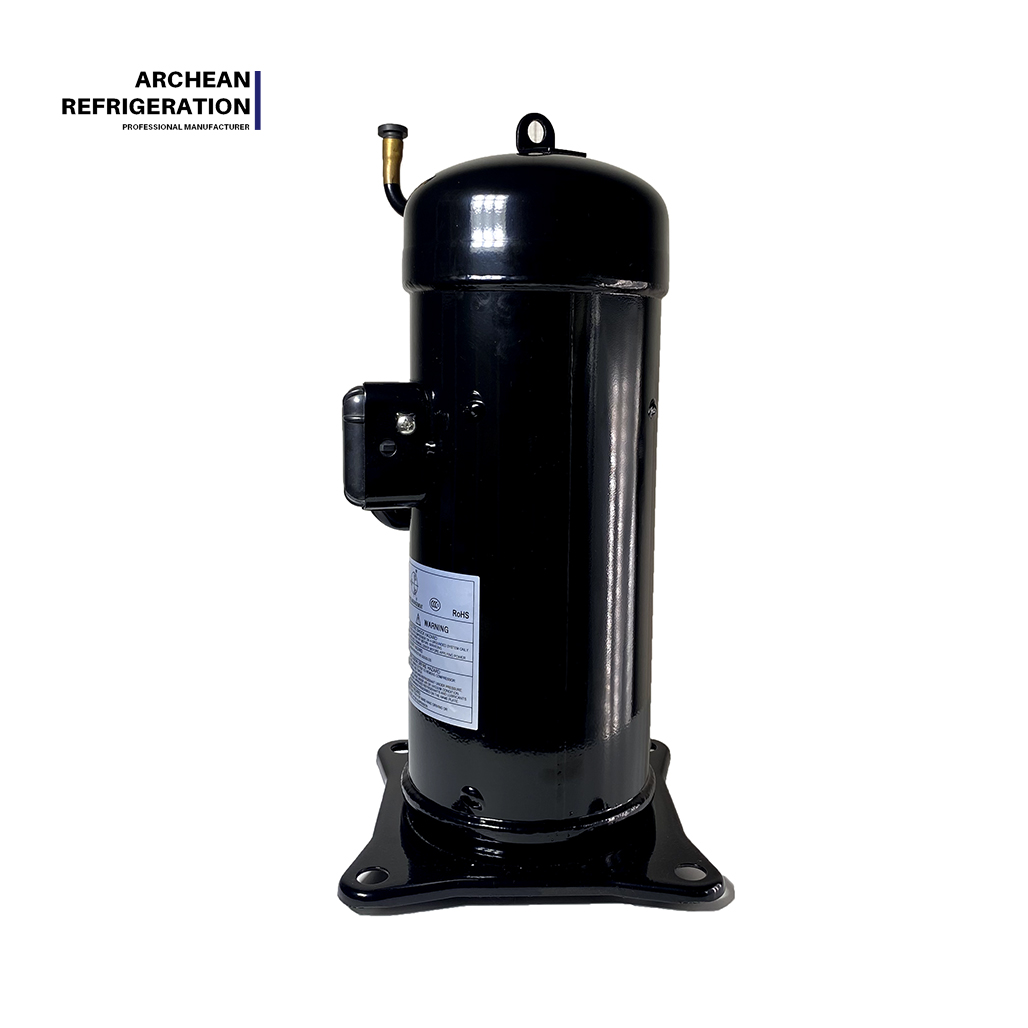

Трехфазный холодильный спиральный компрессор 380 В/50 Гц JT90BCBY1L JT95BCBY1L JT90BHBY1L JT95BHBY1L JT1408CBY1L JT150BCBY1L

I. Обзор основных моделей и рабочих параметров

Анализ различий между сериями : Серия BH использует ту же платформу рабочего объема, что и серия BC, но оснащена более эффективными компонентами двигателя. Это позволяет значительно снизить входную мощность, обеспечивая при этом эквивалентную охлаждающую способность, достигая среднего улучшения COP примерно на 0,17–0,18 по сравнению с серией BC . Для круглогодичного охлаждения или непрерывной работы в тяжелых условиях преимущества энергосбережения серии BH особенно заметны.

II. Основные преимущества и технические характеристики продукта (общие для серии JT B)

1. Высокая эффективность и энергосбережение – ведущая в отрасли технология асимметричной спирали.

•


  Запатентованная асимметричная спиральная конструкция : используется новаторская асимметричная спиральная конструкция Daikin в сочетании с оптимизированными путями распределения всасываемого газа и конструкцией фиксированной спирали с низкой деформацией, что эффективно снижает утечку хладагента и потери при перегреве во время сжатия.




•


  Механизм уплотнения масляной пленкой : основан на высокоточной механической обработке для создания динамического уплотнения масляной пленки между боковыми сторонами спирали, что значительно повышает эффективность сжатия. Общий COP остается на высоком уровне 3,1 ~ 3,3 , а версия BH достигает 3.29, что ставит ее на верхний уровень среди спиральных компрессоров с фиксированной скоростью.




2. Низкий уровень шума и низкой вибрации – создание тихой рабочей среды.

•


  Отсутствие всасывающих/нагнетательных клапанов : исключает традиционную конструкцию пластины поршневого или ротационного компрессора, существенно устраняя металлические щелчки от ударов клапана.




•


  Бесконтактные вращающиеся/фиксированные спирали : вращающиеся и фиксированные спирали обеспечивают бесконтактный зазор микронного уровня во время работы, что обеспечивает чистое качество звука. Измеренный уровень шума составляет всего 58–60 дБ(А) при чрезвычайно низком уровне вибрации. Эта характеристика упрощает проектирование трубопроводов при сборке агрегата и устраняет необходимость в громоздких звукоизоляционных материалах, сокращая материальные затраты и время сборки.




3. Высокая надежность и увеличенный срок службы.

•


  Минимум движущихся частей . Спиральные компрессоры имеют гораздо меньше движущихся компонентов, чем поршневые компрессоры, что устраняет возвратно-поступательные силы инерции и сильные удары скольжения, тем самым уменьшая механический износ.




•


  Надежная устойчивость к атмосферным воздействиям : Оснащен сухими подшипниками скольжения и высокоточными подшипниками качения, а также гибким механизмом податливости, обеспечивающим превосходную устойчивость к пробкам жидкости. Даже в суровых условиях, таких как циклы размораживания теплового насоса или высокие температуры конденсации, компрессор сохраняет стабильный объемный КПД, обеспечивая длительную безопасную работу.




4. Широкий допуск по напряжению

•


  Специально оптимизирован для сложной электроэнергетической среды Китая. Как однофазная, так и трехфазная версии поддерживают нормальный запуск и работу в широком диапазоне колебаний напряжения от ±10% до ±15% . Это особенно подходит для сельских сетей, отдаленных районов или промышленных зон с нестабильным напряжением, эффективно снижая частоту отказов, вызванных аномальным напряжением.




5. Компактный дизайн и совместимость установки.

•


  Легкая конструкция : имеет тонкий, высокий корпус. Модель 3HP весит всего 29 кг , а модель 5HP — примерно 35,5 кг , что экономит место для установки и снижает вес при транспортировке.




•


  Стандартизированная опорная пластина : 4-футовая база BY1L взаимозаменяема с базами Y1L (3 фута) и CY1L (специальная ножка) той же серии. Для проектов модернизации не требуется никаких модификаций существующих системных трубопроводов или монтажных оснований, что значительно снижает затраты на замену и сложность проектирования.




6. Отличный тепловой насос и низкотемпературное отопление.

•


  Благодаря использованию гибкой технологии камеры сжатия скорость снижения объемного КПД в условиях низкотемпературного нагрева намного медленнее, чем у обычных моделей. Быстрый запуск нагрева обеспечивает мощную подачу теплого воздуха. Эта особенность делает его широко используемым в северных коммерческих тепловых насосах и низкотемпературных модулях тепловых насосов с воздушным источником, предлагая значительные преимущества по сравнению с традиционным электрическим вспомогательным отоплением.




7. Низкая стоимость системной интеграции.

•


  Интегрированная конструкция защиты : Компрессор оснащен встроенной защитой только от перегрева двигателя. Другие средства защиты на уровне системы (например, реле высокого/низкого давления, защита от температуры нагнетания) настраиваются системой OEM. Это обеспечивает безопасность и одновременно предоставляет производителям большую гибкость конструкции.




•


  Стандартные размеры портов : Диаметр всасывающей трубы стандартизирован и составляет φ19,1 мм , что идеально совместимо с диапазоном мощности 3–5 л.с. Это упрощает проектирование трубопроводов и управление запасами системной интеграции, что значительно снижает затраты на разработку.




III. Логика выбора и руководство по дифференциации сценариев применения

•


  Для максимальной экономии энергии и непрерывной работы (рекомендуется серия BH) : Если оборудование работает более 12 часов в день или работает круглый год без перерывов, версия BH , например, лучшим выбором является JT90BHBY1L или JT95BHBY1L . По сравнению с серией BC входная мощность снижается примерно на 5–7% при той же холодопроизводительности, что обеспечивает короткий период окупаемости и существенную долгосрочную экономию энергии.




•


  Для экономической эффективности и более высокой производительности (рекомендуется серия BC) : если бюджет проекта ограничен, а потребность в охлаждении немного превышает стандартные 3 л.с., JT95BCBY1L . рекомендуется Он предлагает примерно на 5% большую охлаждающую способность, чем серия JT90, при минимальной разнице в цене, обеспечивая отличное соотношение цены и качества.




•


  Для заполнения пробела в конкретной мощности (потребность 4,5 л.с.) : если конструкция системы требует холодопроизводительности от 12 до 13,5 кВт, JT1408CBY1L является специальной моделью (13200 Вт), которая точно заполняет пробел между приложениями мощностью 4 и 5 л.с.




•


  Для стандартных приложений мощностью 5 л.с. (экономическое соответствие) : если целевая холодопроизводительность системы составляет 14 кВт, напрямую выберите JT150BCBY1L (14 000 Вт). Стоимость его приобретения ниже, чем у следующего уровня JT160 (15 000 Вт), а его параметры точно соответствуют фактическому спросу, что позволяет избежать ненужных затрат из-за избыточной мощности.




IV. Типичные сценарии применения

•

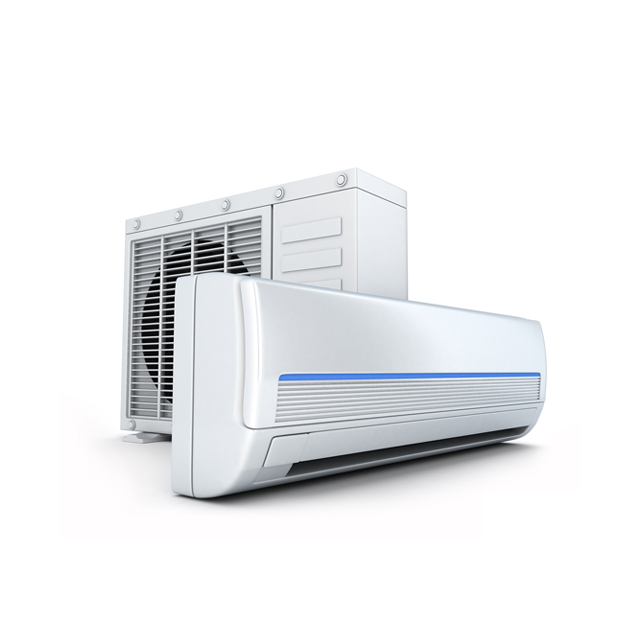

  Коммерческие комплектные кондиционеры (канальные агрегаты, воздуховоды высокого статического давления);




•


  Модульные чиллеры с воздушным/водяным охлаждением;




•


  Осушители и рефрижераторные осушители воздуха;




•


  Легкие холодильные складские и транспортные холодильные установки;




•


  Северные коммерческие системы отопления с тепловым насосом «уголь-электричество».





















Примечание . Данные в этом документе основаны на стандартных рейтинговых условиях (стандарты ARI/AHRI). Фактическая производительность может варьироваться в зависимости от соответствия системы и различий в операционной среде.

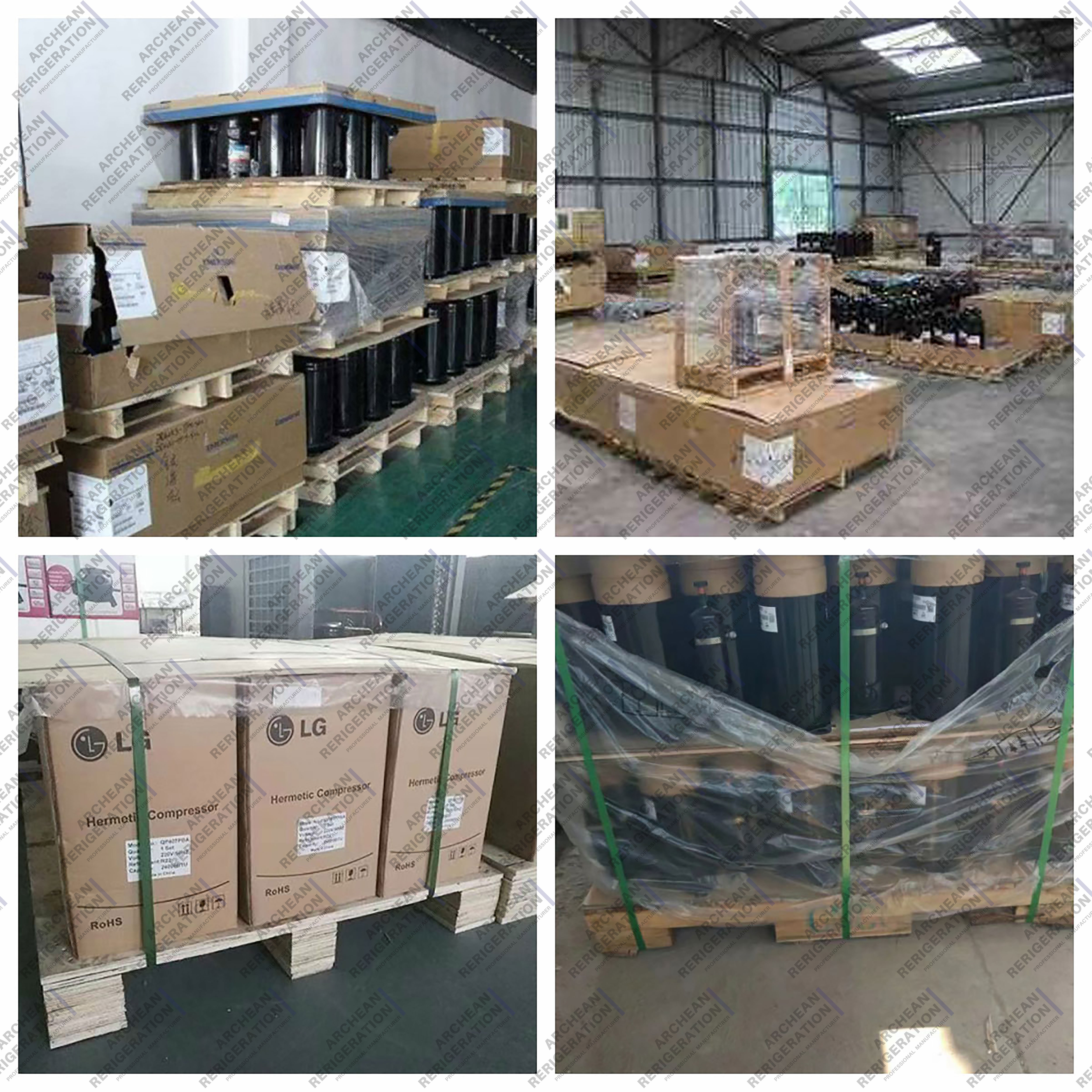

| Упаковка продукта
