Capacité de refroidissement (W) Référence :
FH5522F / TFH5522F : -10 °C → 2 298 W, +7,2 °C → 5 483 W
FH5524F / TFH5524F : -10°C → 2484 W, +7,2°C → 5929 W
FH5528F / TFH5528F : -10°C → 2914 W, +7,2°C → 6811 W
Caractéristiques et avantages :

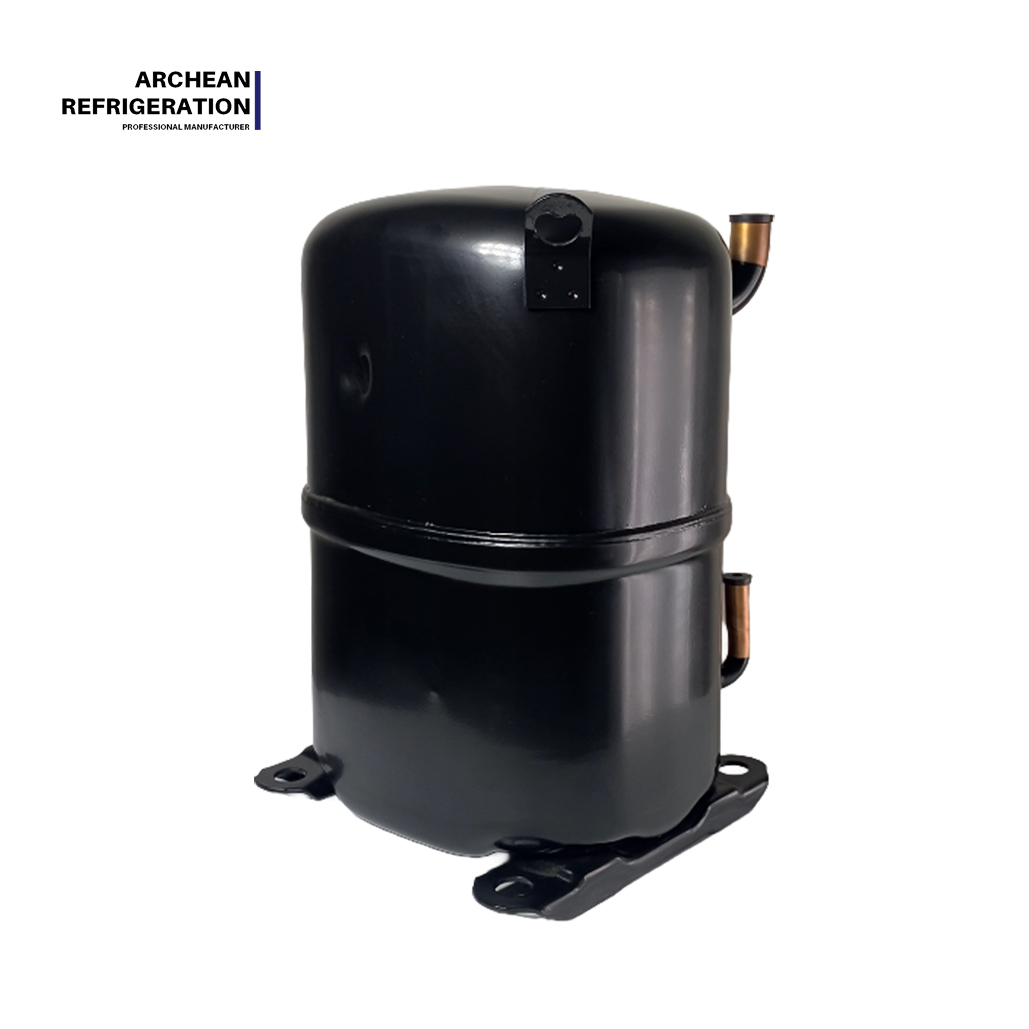

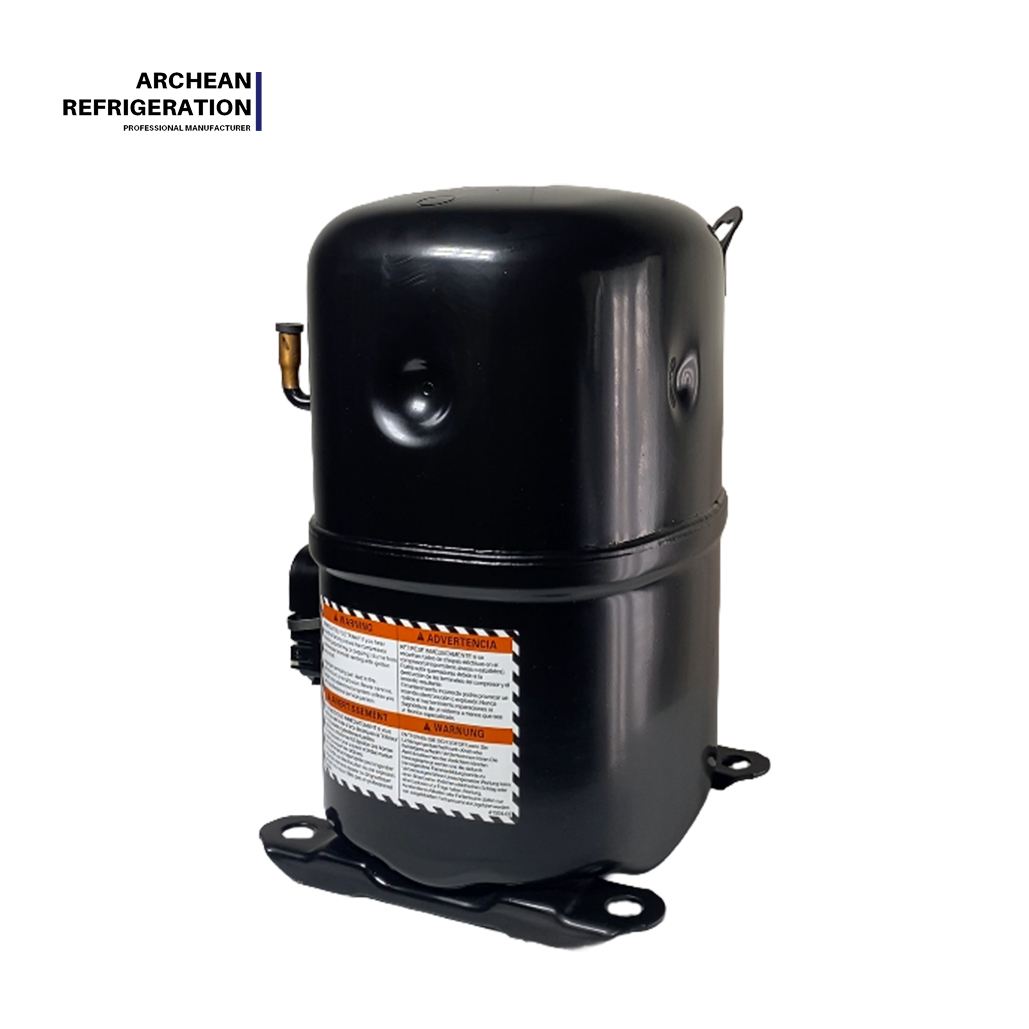

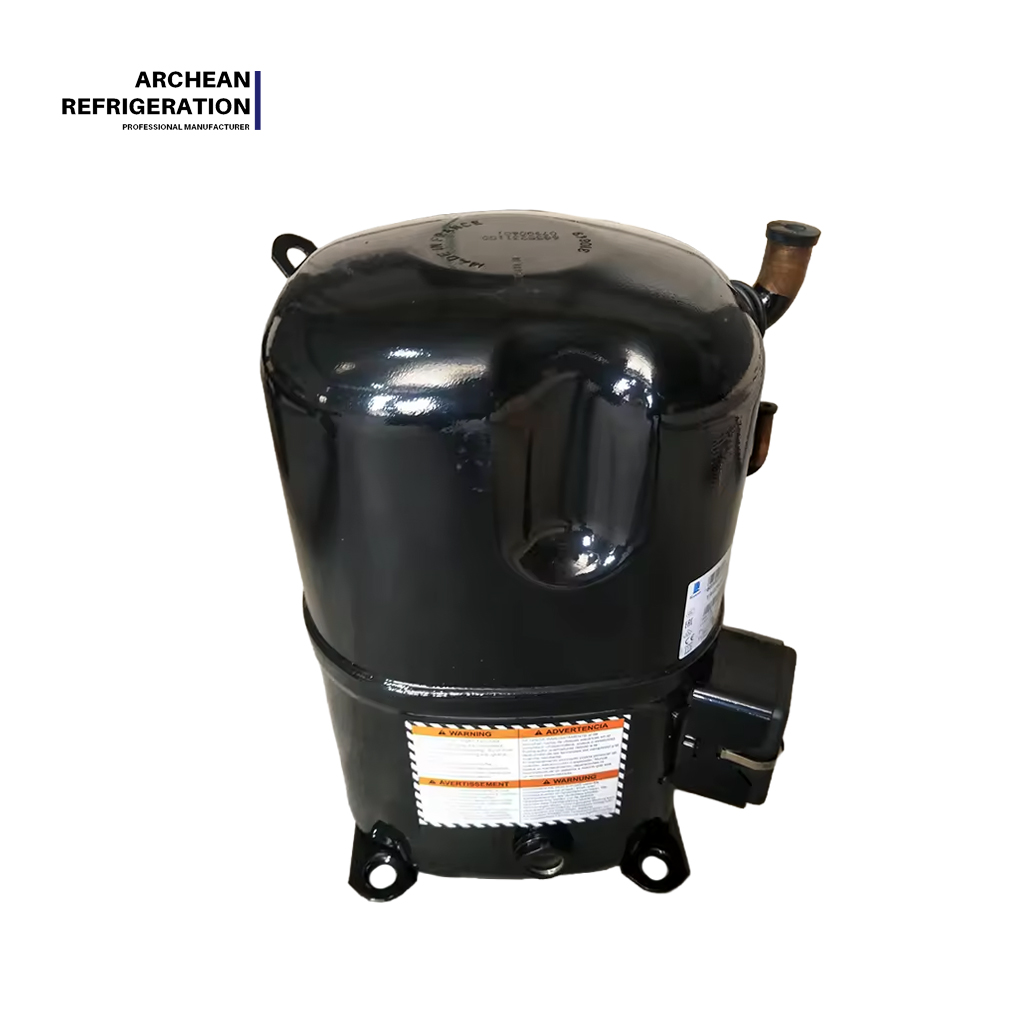

Ce groupe comprend des modèles de cylindrée moyenne au sein de la série FH, avec des cylindrées allant de
40,8 à 49,0 cm3 , offrant des capacités de refroidissement de
2 HP à 2¼ HP . Ces compresseurs sont compacts et faciles à installer, offrant une excellente résistance aux hautes pressions et une forte adaptabilité opérationnelle dans des conditions variées. Pour chaque déplacement, des versions monophasées (FH) et triphasées (TFH) sont disponibles, offrant une adaptation flexible aux différentes configurations d'alimentation. Ils sont particulièrement bien adaptés aux

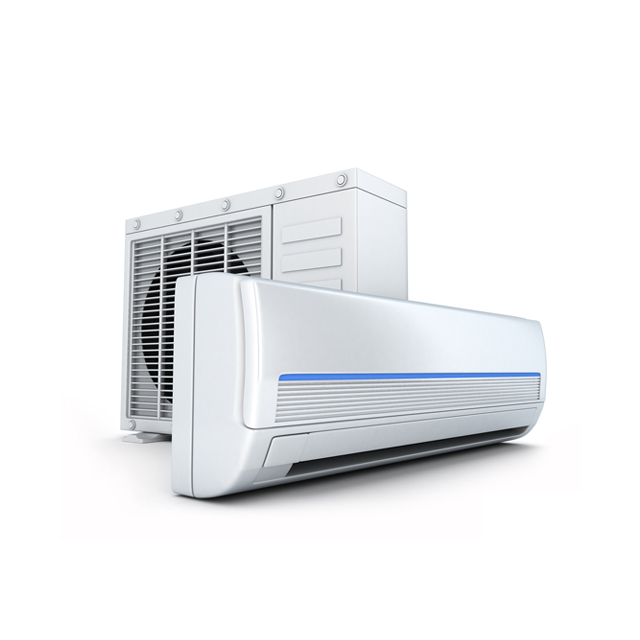

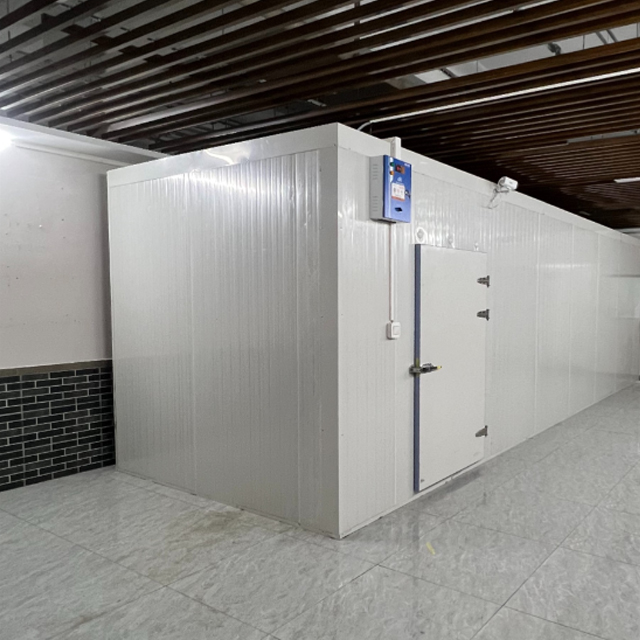

systèmes de climatisation résidentiels refroidis par air et aux applications d'entreposage frigorifique/réfrigération . La conception à cylindrée étagée (40,8 → 43,9 → 49,0 cc) crée un gradient de puissance clair, permettant une sélection précise du modèle en fonction des exigences spécifiques de charge de refroidissement.
Q1 : Le FH5522F / 5524F monophasé s'allume mais ne fait que « bourdonner » sans démarrer – semble mort
-
Cause : Démarrage du condensateur ou démarrage des contacts du relais soudés ; le compresseur lui-même n'est pas défectueux.
-
Réponse : Mesurez d’abord la valeur µF du condensateur de fonctionnement/démarrage et remplacez-le par la même spécification ; puis vérifiez la résistance des bornes (CR / CS / RS). Si les valeurs de résistance sont normales et que l'isolation à la terre est >2 MΩ, le compresseur fonctionne bien — ne le remplacez pas.
Q2 : La version triphasée TFH se déclenche fréquemment en cas de surcharge thermique
-
Cause : Déséquilibre de tension triphasé (déséquilibre de tension >2 % ≈ déséquilibre de courant de 10 %), ailettes de la bobine du condenseur sales ou panne du moteur du ventilateur extérieur → la température de décharge dépasse 115 °C et déclenche la protection.
-
Réponse : Mesurez l’équilibre tension/courant triphasé ; nettoyer le serpentin du condenseur ; vérifiez le condensateur et les enroulements du ventilateur extérieur. Le protecteur se réinitialise automatiquement après 30 à 60 minutes ; ne forcez pas les redémarrages continus.
Q3 : La capacité de refroidissement ne peut pas atteindre 5 483 / 5 929 / 6 811 W (à +7,2 °C)
-
Cause : Débit d'air de l'évaporateur insuffisant, unité extérieure exposée à la lumière directe du soleil sans ombre ou fuite annuelle de R22 non compensée.
-
Réponse : Vérifiez d’abord le côté air, puis le côté réfrigérant. Les unités haute température de la série 55 sont extrêmement sensibles à la température de condensation : 54,5 °C est la limite supérieure nominale ; au-delà, la capacité de refroidissement chute fortement.
