Copeland-Kompressor VR108KS-TFD-522 VR125KS-TFP VR144KS-TFP VR160KS-TFP VR190KS-TFP

Copeland-Kompressor VR108KS-TFD-522 VR125KS-TFP VR144KS-TFP VR160KS-TFP VR190KS-TFP

Die hermetischen flexiblen Scrollverdichter der VR-Serie von Copeland sind speziell für Hochtemperatur-Kühl- und Wärmepumpenanwendungen konzipiert. Als zentrale Leistungskomponente liefern sie zuverlässige Leistung in großen gewerblichen Wechselstrom-, Wärmepumpen-, Industriekühlungs- und Präzisions-Wechselstromsystemen.

Modell:
VR108KS-TFD-522 VR125KS-TFP VR144KS-TFP VR160KS-TFP VR190KS-TFP
Marke:
COPELAND

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Produktbeschreibung

I. Serienübersicht

Bei der VR-Serie handelt es sich um Copelands Reihe hermetischer, flexibler Scrollverdichter, die speziell für Hochtemperatur-Kühl- und Wärmepumpenanwendungen optimiert sind. Zusammen mit der ZR-Serie gehören sie zur Copeland Scroll™-Klimakompressorfamilie. In der Benennung des VR-Modells steht „V“ für die Anwendungspositionierung in Hochtemperatursystemen und Wärmepumpen-Heizanforderungen, während „R“ für die Anwendungseigenschaft bei hohen Temperaturen steht. Diese Reihe von fünf Modellen deckt einen Leistungsbereich von 9–15 PS ab, alle mit dem Kältemittel R22 und einer dreiphasigen 380–420 V/50 Hz-Stromversorgung, mit Kühlleistungen von 26,4 kW bis 45,6 kW. Sie dienen als zentrale Leistungskomponenten in großen gewerblichen Klimaanlagen, Wärmepumpensystemen, Industriekühlungen und Präzisionsklimaanlagen.

Copeland ist der Erfinder des Scrollkompressors. Die flexiblen Scrollkompressoren der VR-Serie mit axialer und radialer Compliance-Technologie als Kernstück weisen in mehrfacher Hinsicht eine einzigartige Überlegenheit auf: hohes Energieeffizienzverhältnis, geringe Geräuschentwicklung, hohe Zuverlässigkeit sowie niedrige Systemdesign- und Betriebskosten. Diese Serie wird häufig in der Klimatisierung, Industriekühlung und Präzisionsklimatisierung eingesetzt.

Feature-Dimension	Beschreibung
Leistungsbereich	9 PS – 15 PS
Kühlleistungsbereich	26,4 kW – 45,6 kW
Kältemittel	R22 (kompatibel mit R407C, R134a)
Stromversorgung	3-phasig 380–420 V/50 Hz
Bewerbungsbedingung	Hochtemperatur-Klimaanlage und Wärmepumpe
Kernpositionierung	Hochtemperatur-Klimaanlage und Wärmepumpe, hoher Wirkungsgrad, Parallelschaltung mehrerer Einheiten

Kurzreferenz zur Benennungsregel

(Am VR144KS-TFP-522 ) Beispiel

Code	Bedeutung
VR	Kennung der Scrollverdichterserie, V=Hochtemperatur-/Wärmepumpenanwendung
144	Kühlleistungsklasse (Anzahl ÷ 12 ≈ PS, 144 ÷ 12 = 12 PS)
KS	K=Kompressorkapazitätsmultiplikator, S=Seriencode
TFP	T=3-Phasen-Leistung, F=Kältemitteltyp, P=Anwendungsbereich (380-3 50Hz)
522	Rohrleitungsanschluss- und Zubehörkonfigurationscode

II. Vollständige Parametervergleichstabelle der Serie

Hinweis: Betriebszustand 50 Hz, Kältemittel R22. Die Daten für VR108KS-TFD-522 stammen aus Produktlisten und Branchendaten.

NEIN.	Modell	Nenn-PS	Kühlleistung (W)	Kühlleistung (Btu/h)	Eingangsleistung (W)	Strom (A)	POLIZIST	Hubraum (cm³/Umdr.)	Ölfüllung (L)	Nettogewicht (kg)	Strom bei blockiertem Rotor (A)	Lärm (dBA)
1	VR108KS-TFD-522	9	26.400	90.000	7.500	13.7	3.52	142.9	2.51	63	—	70
2	VR125KS-TFP	10	31.000	105.400	9.000	15.8	3.46	167.2	3.25	61.2	110.0	75.0
3	VR144KS-TFP	12	35.000	119.000	10.100	17.6	3.46	190.9	3.25	61.2	110.0	76.0
4	VR160KS-TFP	13	38.200	130.000	11.300	20.2	3.38	209.3	3.25	64.9	133.0	79.0
5	VR190KS-TFP	15	45.600	155.000	13.600	25.6	3.35	249.3	3.25	66.2	168.0	82.0

III. Detaillierte Modellerklärungen

VR108KS-TFD-522 (9HP) – Energieeffizienz-Benchmark dieser Charge

Merkmal: Der VR108KS-TFD-522 ist das Standard-9-PS-Modell der VR-Serie mit einem Hubraum von 142,9 cm³/Umdrehung. Es verfügt über eine hermetische, flexible Spiralstruktur und ist mit der patentierten Axial- und Radial-Compliance-Technologie von Copeland ausgestattet. Der Kompressor verfügt über einen eingebauten Motorschutzschalter, der den Motor wirksam vor Schäden durch hohe Temperaturen und hohen Strom schützt.
Vorteil: Dieses Modell verfügt über einen COP von bis zu 3,52 und ist damit das herausragendste Energieeffizienzmodell unter den fünf Modellen dieser Charge. Ein COP von 3,52 bedeutet, dass pro 1 kW verbrauchter Elektrizität 3,52 kW Kühlung erzeugt werden, was über 12 % mehr ist als bei den fortschrittlichsten Kolbenkompressoren auf dem Markt. Mit weniger beweglichen Teilen und Copelands patentiertem axialen und radialen Compliance-Design bietet es eine beispiellose Beständigkeit gegen Flüssigkeitsschläge und Toleranz gegenüber Verunreinigungen.
Vorteil: Für große gewerbliche Klimaanlagen und industrielle Kühlsysteme senkt der VR108KS-TFD-522 mit seiner Kühlleistung von 26,4 kW und dem hohen COP von 3,52 die Betriebsstromrechnungen erheblich und gewährleistet gleichzeitig die Kühlleistung. Sein volumetrischer Wirkungsgrad von nahezu 100 % sorgt für eine außergewöhnliche Heizleistung und eignet sich daher besonders für Wärmepumpenanwendungen, die sowohl Kühlung als auch Heizung erfordern.

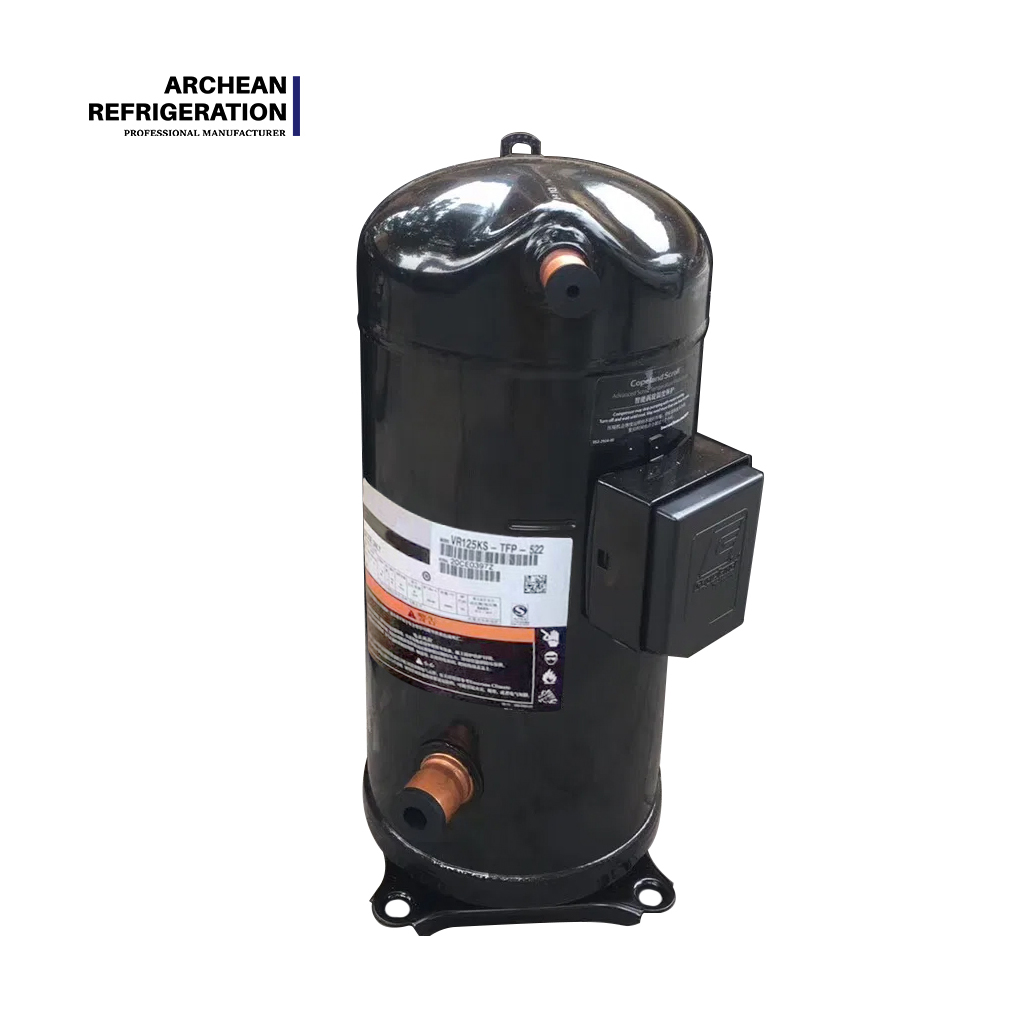

VR125KS-TFP (10 PS) – Hocheffiziente Mainstream-Wahl für die 10-PS-Klasse

Merkmal: Der VR125KS-TFP ist das Standard-10-PS-Modell der VR-Serie mit einer Kühlleistung von 31.000 W (105.400 Btu/h), einem Hubraum von 167,2 cm³/Umdrehung, einer Ölfüllung von 3,25 l, einem Nettogewicht von 61,2 kg, einem maximalen Betriebsstrom von 15,8 A und einem Anlaufstrom von 110 A.
Vorteil: Der COP erreicht 3,46, der EER beträgt 11,8 Btu/Wh und ist branchenweit führend bei der Energieeffizienz von Scrollkompressoren der 10-HP-Klasse. Das einzigartige unbelastete Startdesign macht Startkondensatoren oder Relais in einphasigen Kompressoren überflüssig. In den meisten Anwendungen ist weder eine Kurbelgehäuseheizung noch ein Flüssigkeitsspeicher erforderlich, was die Systemkonstruktion erheblich vereinfacht.
Vorteil: Für große gewerbliche Klimaanlagen, Wasserkühler und Wärmepumpensysteme ist der VR125KS-TFP mit seiner Kühlleistung von 31 kW und seinem hohen COP von 3,46 die ideale Wahl für große gewerbliche Projekte der 10-PS-Klasse, die Leistung und Energieeffizienz in Einklang bringen. Es unterstützt Dual- und Triple-Parallel-Konfigurationen und bietet Lösungen für Wasserkühlsysteme bis zu 700 kW.

VR144KS-TFP (12 PS) – Klassisches 12-PS-Modell

Merkmal: Der VR144KS-TFP ist das klassische 12-PS-Modell der VR-Serie mit einem Hubraum von 190,9 cm³/Umdrehung, einer Kühlkapazität von 35.000 W (119.000 Btu/h), einer Eingangsleistung von 10.100 W, einem Strom von 17,6 A, einer Ölfüllung von 3,25 l, einem Nettogewicht von 61,2 kg und einem Strom bei blockiertem Rotor von 110 A.
Vorteil: COP beträgt 3,46, EER beträgt 11,8 Btu/Wh. Die hermetische Spiralstruktur verfügt über keine Saug- oder Auslassventile und gewährleistet so einen zuverlässigen Betrieb und eine lange Lebensdauer; Der Wirkungsgrad ist über 10 % höher als bei Kolbenkompressoren und über 5 % höher als bei Rotationskompressoren. es ist unempfindlich gegenüber Flüssigkeitsschlägen und ermöglicht eine geringe Flüssigkeitskompression; Es zeichnet sich durch geringere Geräusch- und Vibrationspegel, ein gleichmäßiges Klangspektrum und eine weiche Klangqualität aus.
Vorteil: Dieses Modell wird häufig in Split-Klimaanlagen, Dachgeräten, Einheitsgeräten und Wasserkühlsystemen verwendet. Für große gewerbliche Klimaanlagen und Wärmepumpensysteme, die eine Kühlleistung von 12 PS erfordern, ist der VR144KS-TFP mit seiner robusten Kühlleistung von 35 kW und seiner hohen Zuverlässigkeit die bevorzugte Stromquelle für OEMs und Auftragnehmer. Sein kompaktes Design und sein geringes Gewicht (nur 61,2 kg) erleichtern die Geräteintegration und Installation vor Ort.

VR160KS-TFP (13 PS) – Die am meisten nachgefragte Leistungsspezifikation auf dem Markt

Merkmale: Der VR160KS-TFP ist das 13-PS-Modell der VR-Serie mit einem Hubraum von 209,3 cm³/Umdrehung, einer Kühlleistung von 38.200 W (130.000 Btu/h), einer Eingangsleistung von 11.300 W, einem Strom von 20,2 A, einer Ölfüllung von 3,25 l, einem Nettogewicht von 64,9 kg und einem Strom bei blockiertem Rotor von 133,0 A. und Geräuschpegel von 79 dBA.
Vorteil: COP beträgt 3,38, EER beträgt 11,5 Btu/Wh. Die Copeland Scroll™ Axial- und Radial-Compliance-Technologie sorgt für hervorragende Zuverlässigkeit und hohe Effizienz. Die niedrige Ölzirkulationsrate reduziert die Ölmigration im System und verbessert die Effizienz des Wärmeaustauschs.
Vorteil: 13 PS ist eine der gefragtesten Leistungsspezifikationen im Bereich großer gewerblicher Klimaanlagen. Mit seiner Positionierung als „Golden Power“ ist der VR160KS-TFP zur bevorzugten Stromquelle für OEMs und Servicetechniker geworden. Für Anwendungen der 13-PS-Klasse wie große gewerbliche Klimaanlagen, industrielle Kühlsysteme und Präzisionsklimatisierung bietet dieses Modell mit 38,2 kW Leistung und einem hohen COP von 3,38 ausreichend Kühlreserven.

VR190KS-TFP (15 PS) – Maximale Leistung in dieser Charge

Merkmal: Der VR190KS-TFP ist das leistungsstärkste Modell dieser Charge mit einem Hubraum von 249,3 cm³/Umdrehung, einer Nennleistung von 15,8 PS, einer Kühlleistung von 45.600 W (155.000 Btu/h), einer Eingangsleistung von 13.600 W, einem Strom von 25,6 A, einer Ölfüllung von 3,25 l, einem Nettogewicht von 66,2 kg und einem Strom bei blockiertem Rotor 168,0 A und Geräuschpegel von 82 dBA.
Vorteil: COP beträgt 3,35, EER beträgt 11,4 Btu/Wh. Als Flaggschiffmodell der VR-Serie mit einem extrem großen Hubraum von 249,3 cm³/U. Mit einer Kühlleistung von 45,6 kW ist es die ultimative Wahl für große gewerbliche Klimaanlagen und industrielle Kühlsysteme. Der Kompressor wird häufig in der Klimatisierung, Industriekühlung und Präzisionsklimatisierung eingesetzt.
Vorteil: Geeignet für Szenarien mit extrem hohem Kühlbedarf, wie z. B. große Gewerbekomplexe, industrielle Kühlsysteme und große Wasserkühler. Es unterstützt die Parallelschaltung mehrerer Einheiten. Durch die Kombination mehrerer Kompressoren kann die Systemkapazität weiter auf 180 kW oder sogar 330 kW erweitert werden, was den Benutzern guten Komfort bietet und gleichzeitig die Betriebskosten bei einem hohen saisonalen Energieeffizienzverhältnis senkt.

IV. Gemeinsame Vorteile der gesamten Serie

Vorteil

Ultrahohe Energieeffizienz: COP bis zu 3,35–3,52, Effizienz über 10 % höher als bei Kolbenkompressoren und über 5 % höher als bei Rotationskompressoren.
Hervorragende Zuverlässigkeit: Weniger bewegliche Teile, axiale und radiale Nachgiebigkeit sorgen für beispiellose Beständigkeit gegen Flüssigkeitsschläge und Toleranz gegenüber Verunreinigungen.
Kein Ansaug-/Auslassventildesign: Zuverlässiger Betrieb und lange Lebensdauer.
Geringes Geräusch und geringe Abgaspulsation: Der Geräuschpegel ist über 5 dB niedriger als bei Kolbenkompressoren, mit einem gleichmäßigen Klangspektrum und weicher Klangqualität.
Großer Produktkapazitätsbereich: Einzelne Einheiten decken 9–15 PS ab und unterstützen die Parallelschaltung mehrerer Einheiten bis zu 330 kW.
Hoher Widerstand gegen Flüssigkeitsschläge: Unempfindlich gegen Flüssigkeitsschläge, ermöglicht eine geringe Flüssigkeitskompression.

Nutzen

Wirtschaftlicher Betrieb: Ein hoher COP reduziert die Betriebsstromrechnung erheblich und erzeugt über 3,5 kW Kühlung pro 1 kW verbrauchter Elektrizität.
Systemzuverlässigkeit: Die Beständigkeit gegen Flüssigkeitsschläge und die Toleranz gegenüber Verunreinigungen verringern das Risiko eines Kompressorausfalls erheblich und minimieren Verluste durch Reparaturausfallzeiten.
Leise und komfortabel: Der geräuscharme Betrieb eignet sich für lärmempfindliche Gewerbeflächen wie Hotels, Krankenhäuser und Bürogebäude.
Einfache Installation: Für den unbelasteten Start sind keine zusätzlichen Startvorrichtungen erforderlich, und das kompakte, leichte Design reduziert die Installationsschwierigkeiten.
Systemflexibilität: Unterstützt die Parallelschaltung mehrerer Einheiten, um den Bedarf an Kühlkapazitätserweiterungen für Projekte unterschiedlicher Größenordnung zu decken.
Langlebiges Design: Echte Copeland-Qualität, zuverlässiger Betrieb und lange Lebensdauer ohne Saug-/Auslassventilkonstruktion, was zu niedrigen Wartungskosten führt.

V. Kurzanleitung zur Anwendungsauswahl

Anwendungsszenario	Empfohlenes Modell	PS	Entscheidender Vorteil
Große gewerbliche Klimaanlage/Industriekühlung (9 PS)	VR108KS-TFD-522	9 PS	26,4 kW, COP 3,52 (höchster Wert in der Charge)
Große gewerbliche Klimaanlage/Wärmepumpe (10 PS)	VR125KS-TFP	10 PS	31 kW, COP 3,46, unterstützt Parallelschaltung
Großer kommerzieller Klimaanlagen-/Wasserkühler (12 PS)	VR144KS-TFP	12 PS	35 kW, COP 3,46, klassische 12 PS
Große gewerbliche Klimaanlage/Präzisionsklimaanlage (13 PS)	VR160KS-TFP	13 PS	38,2 kW, am meisten nachgefragt 13 PS
Große Gewerbekomplexe / Industriekühlung (15 PS)	VR190KS-TFP	15 PS	45,6 kW, Flaggschiff mit maximaler Leistung im Batch

Tipps zur Schnellauswahl:

Bestimmen Sie zunächst die PS: 9HP→VR108KS, 10HP→VR125KS, 12HP→VR144KS, 13HP→VR160KS, 15HP→VR190KS.

Bestimmen Sie dann die Effizienz: Für den höchsten COP wählen Sie VR108KS-TFD-522 (3,52).

Bestimmen Sie abschließend den Maßstab: Wählen Sie für kleine bis große kommerzielle Projekte VR108–VR144; Wählen Sie für große Projekte VR160–VR190.

VI. Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen der VR-Serie und der ZR-Serie?

A: Die VR- und ZR-Serien gehören beide zur Copeland Scroll™-Klimakompressorfamilie und teilen sich die gleiche mechanische Plattform und Kerntechnologien. Der Hauptunterschied liegt in der Anwendungspositionierung: Die VR-Serie ist für Hochtemperatursysteme und Wärmepumpen-Heizanforderungen konzipiert; Die ZR-Serie wird häufiger in verschiedenen Hochtemperaturprodukten einschließlich Klimaanlagen eingesetzt. Beide verwenden die Kältemittel R22, R407C und R134a und werden häufig in der Klimatisierung, Industriekühlung und Präzisionsklimatisierung eingesetzt.

F2: Für welche Kältemittel sind diese Kompressoren geeignet?

A: Die VR-Serie verwendet hauptsächlich das Kältemittel R22, ist aber auch mit R407C und R134a kompatibel. R22-Systeme verwenden Mineralöl oder Alkylbenzolöl; Bei Verwendung von HFKW-Kältemitteln wie R407C ist die Umstellung auf POE-Esteröl erforderlich.

F3: Unterstützt die VR-Serie die Parallelschaltung mehrerer Einheiten?

A: Ja. Scrollkompressoren der Copeland VR-Serie unterstützen Parallelkonfigurationen mit zwei oder drei Einheiten. Die Leistung eines einzelnen Kompressors reicht von 5 kW (ZR18) bis 90 kW (ZR380). Nach zwei- oder dreifacher Parallelschaltung kann der Leistungsbereich auf 180 kW und 330 kW erweitert werden. Kombinationen mit mehreren Kompressoren bieten den Benutzern guten Komfort und senken gleichzeitig die Betriebskosten durch ein hohes saisonales Energieeffizienzverhältnis. Parallele Anwendungen erfordern eine Copeland™-Verifizierung oder -Bestätigung.
