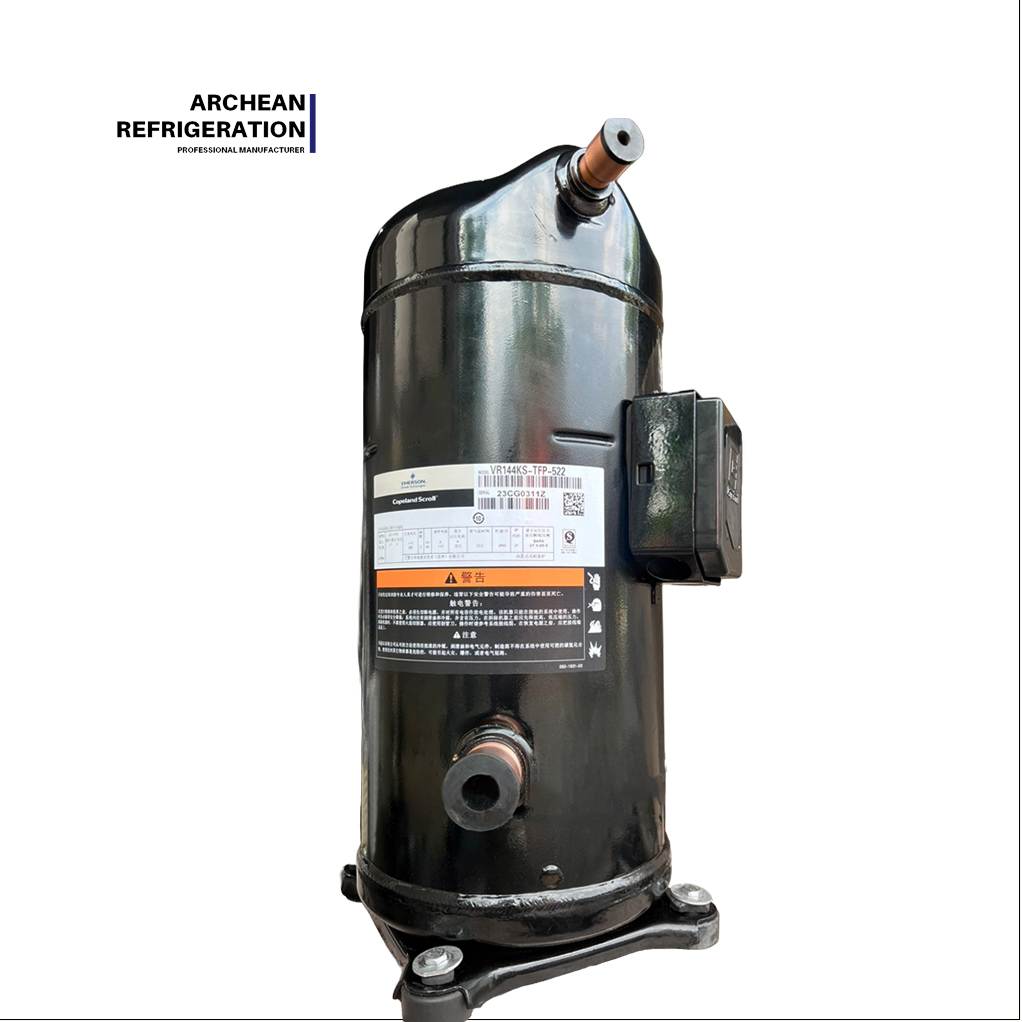

Compresseur Copeland VR108KS-TFD-522 VR125KS-TFP VR144KS-TFP VR160KS-TFP VR190KS-TFP

I. Aperçu de la série

Référence rapide des règles de dénomination

II. Tableau de comparaison des paramètres de la série complète

III. Explications détaillées du modèle

• Caractéristique : Le VR108KS-TFD-522 est le modèle standard 9HP de la série VR, avec une cylindrée de 142,9 cc/Rev. Il adopte une structure à volutes flexible et hermétique et est équipé de la technologie brevetée de conformité axiale et radiale de Copeland. Le compresseur dispose d'un disjoncteur moteur intégré qui protège efficacement le moteur des dommages causés par une température et un courant élevés.




• Avantage : Ce modèle affiche un COP allant jusqu'à 3,52, ce qui en fait le plus remarquable en termes d'efficacité énergétique parmi les cinq modèles de ce lot. Un COP de 3,52 signifie qu'il produit 3,52 kW de refroidissement pour chaque kW d'électricité consommé, soit plus de 12 % de plus que les compresseurs alternatifs les plus avancés du marché. Avec moins de pièces mobiles et la conception brevetée de conformité axiale et radiale de Copeland, il offre une résistance sans précédent aux coups de liquide et une tolérance aux impuretés.




• Avantage : pour les grands systèmes de climatisation commerciale et de refroidissement industriels, le VR108KS-TFD-522, avec sa capacité de refroidissement de 26,4 kW et son COP élevé de 3,52, réduit considérablement les factures d'électricité de fonctionnement tout en garantissant des performances de refroidissement. Son efficacité volumétrique proche de 100 % offre une capacité de chauffage exceptionnelle, ce qui le rend particulièrement adapté aux applications de pompes à chaleur nécessitant à la fois du refroidissement et du chauffage.




• Caractéristique : Le VR125KS-TFP est le modèle standard de 10 CV de la série VR, avec une capacité de refroidissement de 31 000 W (105 400 Btu/h), une cylindrée de 167,2 cc/Rev., une charge d'huile de 3,25 L, un poids net de 61,2 kg, un courant de fonctionnement maximum de 15,8 A et un courant de démarrage de 110 A.




• Avantage : le COP atteint 3,46, l'EER est de 11,8 Btu/Wh, leader de l'industrie en matière d'efficacité énergétique pour les compresseurs scroll de classe 10HP. La conception unique de démarrage sans charge élimine le besoin de condensateurs de démarrage ou de relais dans les compresseurs monophasés. Dans la plupart des applications, il ne nécessite aucun réchauffeur de carter ni accumulateur de liquide, ce qui simplifie grandement la conception du système.




• Avantage : pour les grands systèmes de climatisation, de refroidisseurs d'eau et de pompes à chaleur commerciaux, le VR125KS-TFP, avec sa capacité de refroidissement de 31 kW et son COP élevé de 3,46, est un choix idéal pour les grands projets commerciaux de classe 10 HP qui équilibrent performances et efficacité énergétique. Il prend en charge les configurations doubles et triples parallèles, offrant des solutions pour les systèmes de refroidissement d'eau jusqu'à 700 kW.




• Caractéristique : Le VR144KS-TFP est le modèle classique de 12 CV de la série VR, avec une cylindrée de 190,9 cc/Rev., une capacité de refroidissement de 35 000 W (119 000 Btu/h), une puissance d'entrée de 10 100 W, un courant de 17,6 A, une charge d'huile de 3,25 L, un poids net de 61,2 kg et un courant de rotor bloqué de 110 A.




• Avantage : COP est de 3,46, EER est de 11,8 Btu/Wh. La structure hermétique à volutes n'a pas de vannes d'aspiration ou de refoulement, garantissant un fonctionnement fiable et une longue durée de vie ; l'efficacité est de plus de 10 % supérieure à celle des compresseurs alternatifs et de plus de 5 % supérieure à celle des compresseurs rotatifs ; il est insensible aux coups de liquide et permet une faible compression du liquide ; il présente des niveaux de bruit et de vibrations plus faibles, un spectre sonore fluide et une qualité sonore douce.




• Avantage : ce modèle est largement utilisé dans les climatiseurs split, les unités de toit, les unités unitaires et les systèmes de refroidissement d'eau. Pour les grands systèmes commerciaux de climatisation et de pompe à chaleur nécessitant une capacité de refroidissement de 12 HP, le VR144KS-TFP, avec sa robuste capacité de refroidissement de 35 kW et sa haute fiabilité, est la source d'alimentation préférée des OEM et des entrepreneurs. Son design compact et son poids léger (seulement 61,2 kg) facilitent l'intégration des équipements et l'installation sur site.




• Caractéristique : Le VR160KS-TFP est le modèle 13 HP de la série VR, avec une cylindrée de 209,3 cc/Rev., une capacité de refroidissement de 38 200 W (130 000 Btu/h), une puissance d'entrée de 11 300 W, un courant de 20,2 A, une charge d'huile de 3,25 L, un poids net de 64,9 kg, un courant de rotor bloqué de 133,0 A. et niveau sonore de 79 dBA.




• Avantage : COP est de 3,38, EER est de 11,5 Btu/Wh. La technologie de conformité axiale et radiale Copeland Scroll™ garantit une excellente fiabilité et un rendement élevé. Le faible taux de circulation d'huile réduit la migration de l'huile du système et améliore l'efficacité de l'échange thermique.




• Avantage :  13 HP est l'une des spécifications de puissance les plus demandées dans le secteur de la climatisation commerciale à grande échelle. Avec son positionnement « puissance dorée », le VR160KS-TFP est devenu la source d'alimentation préférée des OEM et des techniciens de service. Pour les applications de classe 13 HP telles que la climatisation commerciale de grande taille, les systèmes de refroidissement industriels et la climatisation de précision, ce modèle offre de vastes réserves de refroidissement avec une capacité de 38,2 kW et un COP élevé de 3,38.




• Caractéristique : Le VR190KS-TFP est le modèle le plus puissant de ce lot, avec une cylindrée de 249,3 cc/Rev., une puissance nominale de 15,8 CV, une capacité de refroidissement de 45 600 W (155 000 Btu/h), une puissance d'entrée de 13 600 W, un courant de 25,6 A, une charge d'huile de 3,25 L, un poids net de 66,2 kg, un courant de rotor bloqué de 168,0 A et niveau sonore de 82 dBA.




• Avantage : COP est de 3,35, EER est de 11,4 Btu/Wh. En tant que modèle phare de la série VR, avec une cylindrée ultra-large de 249,3 cc/Rev. et d'une capacité de refroidissement de 45,6 kW, il constitue le choix de puissance ultime pour les grands systèmes de climatisation commerciaux et de refroidissement industriels. Le compresseur est largement utilisé dans la climatisation, le refroidissement industriel et la climatisation de précision.




• Avantage : convient aux scénarios de demande de refroidissement très importante, tels que les grands complexes commerciaux, les systèmes de réfrigération industriels et les grands refroidisseurs d'eau. Il prend en charge la connexion parallèle multi-unités ; grâce à la combinaison de plusieurs compresseurs, la capacité du système peut être encore étendue jusqu'à 180 kW ou même 330 kW, apportant un bon confort aux utilisateurs tout en réduisant les coûts d'exploitation avec un taux d'efficacité énergétique saisonnier élevé.




IV. Avantages communs de toute la série

• Efficacité énergétique ultra élevée : COP jusqu'à 3,35–3,52, efficacité supérieure de plus de 10 % à celle des compresseurs alternatifs et supérieure de plus de 5 % à celle des compresseurs rotatifs.




• Excellente fiabilité : moins de pièces mobiles, la conception à conformité axiale et radiale offre une résistance sans précédent aux coups de liquide et une tolérance aux impuretés.




• Aucune conception de valve d'aspiration/décharge : fonctionnement fiable et longue durée de vie.




• Faible bruit et faibles pulsations d'échappement : le niveau de bruit est inférieur de plus de 5 dB à celui des compresseurs alternatifs, avec un spectre sonore lisse et une qualité sonore douce.




• Large gamme de capacités de produits : les unités simples couvrent 9 à 15 HP, prenant en charge la connexion parallèle de plusieurs unités jusqu'à 330 kW.




• Forte résistance aux coups de liquide : insensible aux coups de liquide, permettant une petite quantité de compression du liquide.




• Fonctionnement économique : un COP élevé réduit considérablement les factures d'électricité de fonctionnement, produisant plus de 3,5 kW de refroidissement pour chaque kW d'électricité consommé.




• Fiabilité du système : la résistance aux coups de liquide et la tolérance aux impuretés réduisent considérablement les risques de panne du compresseur et minimisent les pertes dues aux temps d'arrêt pour réparation.




• Silencieux et confortable : le fonctionnement silencieux convient aux lieux commerciaux sensibles au bruit tels que les hôtels, les hôpitaux et les immeubles de bureaux.




• Installation facile : le démarrage sans charge ne nécessite aucun dispositif de démarrage supplémentaire, et la conception compacte et légère réduit les difficultés d'installation.




• Flexibilité du système : prend en charge la connexion parallèle de plusieurs unités pour répondre aux besoins d'expansion de la capacité de refroidissement pour des projets de différentes échelles.




• Conception longue durée : qualité Copeland authentique, fonctionnement fiable et longue durée de vie sans conception de valve d'aspiration/refoulement, ce qui entraîne de faibles coûts de maintenance.




V. Guide de sélection rapide des candidatures

VI. Foire aux questions (FAQ)

R : Les séries VR et ZR appartiennent toutes deux à la famille de compresseurs de climatisation Copeland Scroll™, partageant la même plate-forme mécanique et les mêmes technologies de base. La principale différence réside dans le positionnement de l'application : la série VR est conçue pour les systèmes à haute température et les demandes de chauffage par pompe à chaleur ; la série ZR est plus largement utilisée dans divers produits à haute température, notamment la climatisation. Tous deux utilisent les réfrigérants R22, R407C et R134a et sont largement utilisés dans la climatisation, le refroidissement industriel et la climatisation de précision.

R : La série VR utilise principalement le réfrigérant R22 tout en étant également compatible avec le R407C et le R134a. Les systèmes R22 utilisent de l'huile minérale ou de l'huile alkylbenzène ; lors de l’utilisation de réfrigérants HFC comme le R407C, il est nécessaire de passer à l’huile ester POE.

R : Oui. Les compresseurs scroll de la série Copeland VR prennent en charge les configurations parallèles à deux et trois unités. La capacité d'un seul compresseur varie de 5 kW (ZR18) à 90 kW (ZR380). Après une connexion parallèle double ou triple, la plage de capacité peut être étendue à 180 kW et 330 kW. Les combinaisons multi-compresseurs offrent un bon confort aux utilisateurs tout en réduisant les coûts d'exploitation avec un taux d'efficacité énergétique saisonnier élevé. Les applications parallèles nécessitent une vérification ou une confirmation Copeland™.

Si vous avez besoin d'aide pour la sélection, n'hésitez pas à nous contacter à tout moment. Nous sommes impatients de vous fournir un service professionnel.
