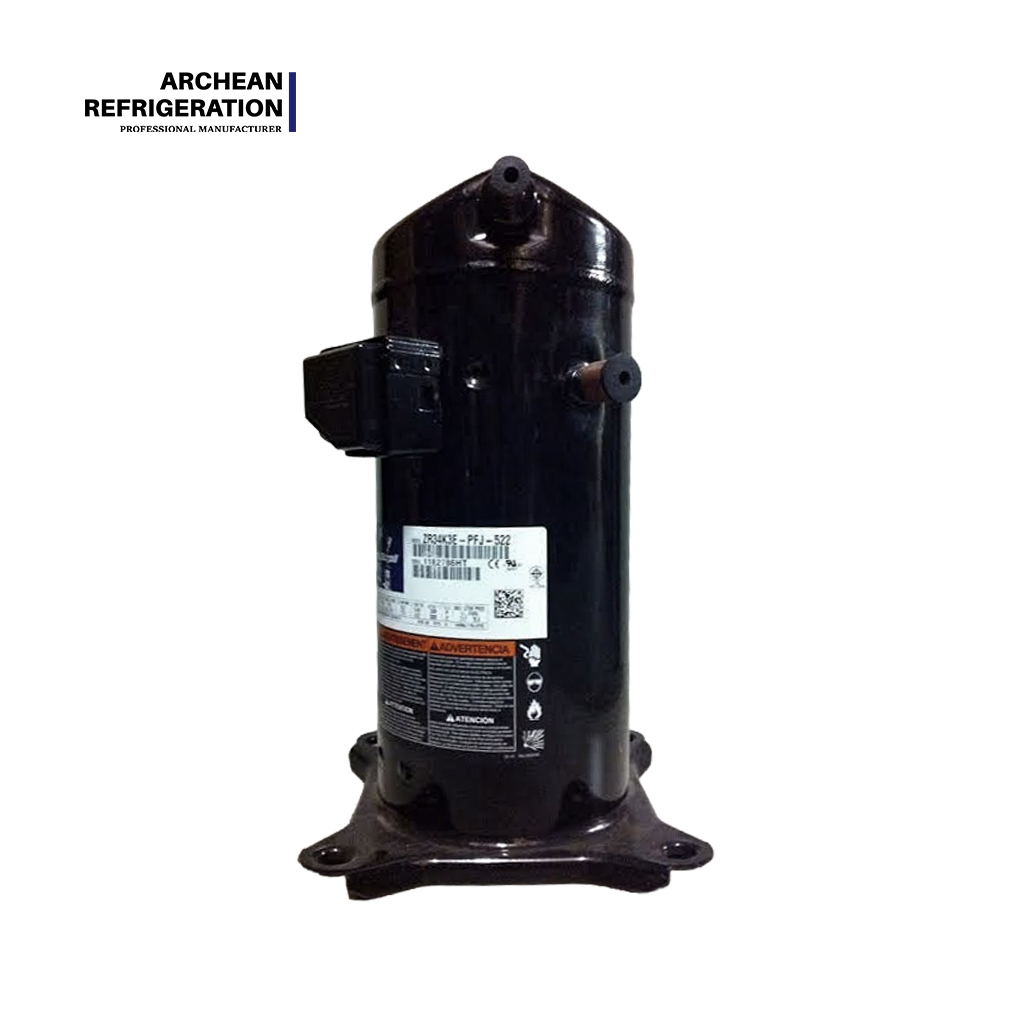

Copeland Scroll-Kompressor-Kühlkompressor ZR42K3-PFJ-522 ZR34K3-PFJ ZR36K3-TFD-230 für Klimaanlage

Copeland Scroll-Kompressor-Kühlkompressor ZR42K3-PFJ-522 ZR34K3-PFJ ZR36K3-TFD-230 für Klimaanlage

Bei der Small Air Conditioning-Serie handelt es sich um die ZR-Serie von Copeland für kleine bis mittlere Klimaanlagen, die für 2,3 PS bis 3,9 PS ausgelegt ist und sich für zentrale Klimaanlagen in Wohngebäuden, kleine gewerbliche Klimaanlagen, Präzisionsklimaanlagen und Prozesskühlungsanwendungen eignet.

Modell:
ZR28K3-PFJ ZR28K3E-TFD-522 ZR34K3-PFJ ZR34K3-TFD-522 ZR34KH-PFJ ZR36K3-PFJ ZR36K3-TFD-230 ZR36KH-PFJ ZR36KH-TFD-522 ZR42K3-PFJ-522 ZR42K3-TFD ZR47K3-PFJ
Marke:
COPELAND

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Produktbeschreibung

I. Serienübersicht

Die Small Air Conditioning Series ist die kompakte ZR-Serie von Copeland Scrollkompressor -Produktlinie für Anwendungen mit 2,3 PS bis 3,9 PS. Es deckt fünf Modellklassen ab: ZR28, ZR34, ZR36, ZR42 und ZR47. Es bietet sowohl einphasige 220-240-V- als auch dreiphasige 380-420-V-Stromversorgungsoptionen und eignet sich daher für zentrale Klimaanlagen in Wohngebäuden, kleine gewerbliche Klimaanlagen, Präzisionsklimaanlagen und Prozesskühlungsanwendungen.

Feature-Dimension	Beschreibung
Technologietyp	Hermetisch konforme Schriftrolle
Leistungsbereich	2,33 PS – 3,9 PS
Kühlleistungsbereich	6.900 W – 11.550 W
Kältemittel	R22
Stromversorgung	Einphasig 220–240 V/50 Hz oder dreiphasig 380–420 V/50 Hz
Kernpositionierung	Kompakt und leicht, hohes Preis-Leistungs-Verhältnis, extrem leise

II. Vollständige Parametervergleichstabelle der Serie

Modell	Stromversorgung	Nenn-PS	Kühlleistung (W)	Eingangsleistung (W)	Strom (A)	POLIZIST	Verdrängung (m³/h)	Ölfüllung (L)	Nettogewicht (kg)	LRA (A)	Lärm (dBA)
ZR28K3-PFJ	Einphasig	2.33	6.900	2.520	12.9	—	6.83	—	26–27.2	—	—
ZR28K3E-TFD-522	Dreiphasig	2.33	6.900	2.150	—	—	6.83	1.01	25.4	—	—
ZR34K3-PFJ	Einphasig	2.83	8.200	2.540	13.6	—	8.02	—	29	—	—
ZR34K3-TFD-522	Dreiphasig	2.83	8.200	2.480	4.7	3.31	8.02	1.04	36.3	40.0	68.0
ZR34KH-PFJ	Einphasig	2.83	8.200	2.520	13.6	3.25	8.02	1.04	36.3	100.0	66.0
ZR36K3-PFJ	Einphasig	3.0	8.900	2.700	16.4	—	8.61	—	29	—	—
ZR36K3-TFD-230	Dreiphasig	3.0	8.790	2.680	—	—	8.61	—	29	—	—
ZR36KH-PFJ	Einphasig	3.0	8.900	2.680	—	—	8.61	—	29	—	—
ZR36KH-TFD-522	Dreiphasig	3.0	8.900	2.680	—	—	8.61	—	28	—	—
ZR42K3-PFJ-522	Einphasig	3.5	10.100–10.250	3.120–3.150	15.2–17.1	3.25	9.94	1.24	29.9–30.4	97.0	68.0
ZR42K3-TFD	Dreiphasig	3.5	10.100–10.250	3.100	5.5	3.31	9.94	1.24	28.2–28.6	46.0	68.0
ZR47K3-PFJ	Einphasig	3.9	11.500–11.550	3.460–3.530	16.8–19.3	3.34	11.16	1.24	30.4–31.3	114.0	68.0

III. Detaillierte Modellübersicht

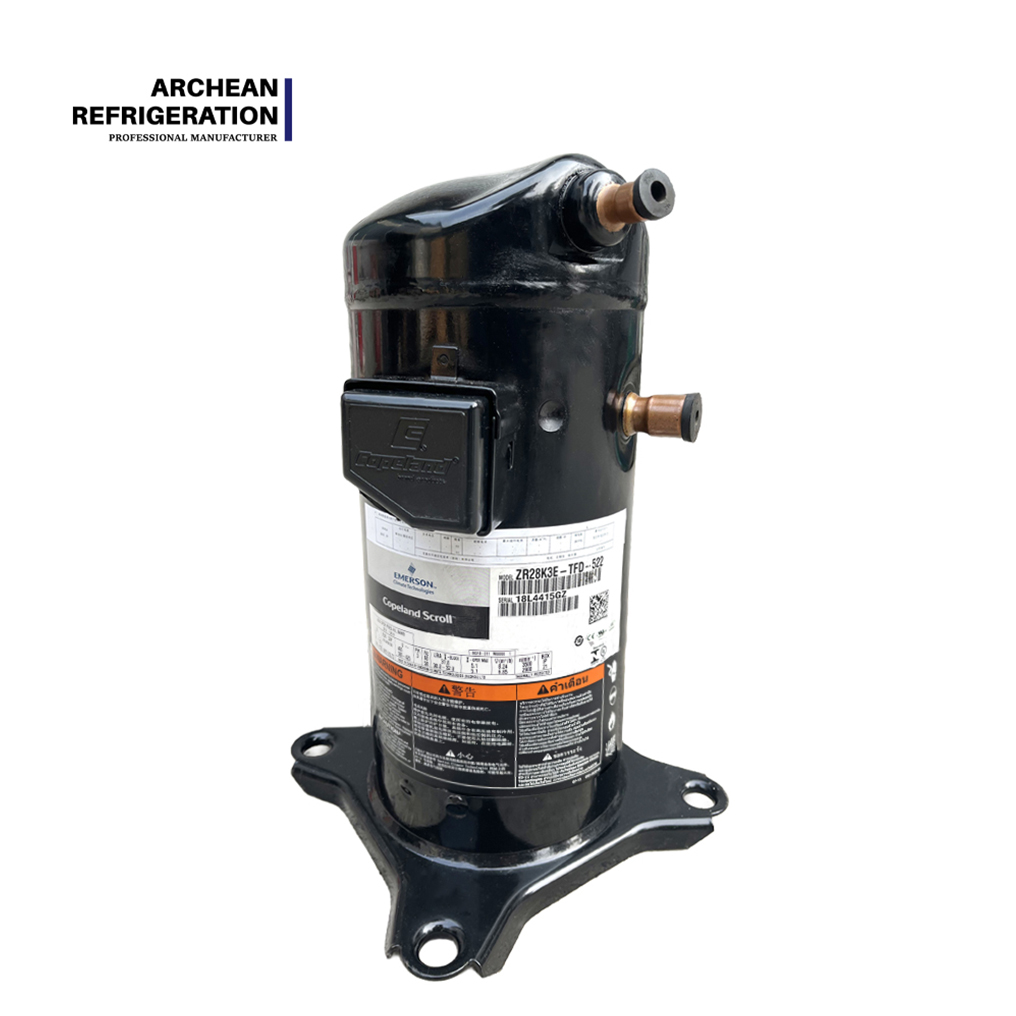

ZR28K3-PFJ (2,33 PS, einphasig) – Kompakte Einstiegslösung

Der ZR28K3-PFJ ist das Einstiegsmodell der kleinen Klimaserie mit einer Kühlleistung von 6.900 W und einem Eigengewicht von nur 26 kg. Mit einer Höhe von 383 mm ist es eines der kompaktesten Modelle der gesamten ZR-Serie. Die Copeland Scroll™ Axial- und Radial-Compliance-Technologie basiert auf einem kompakten und leichten Kernkonzept und sorgt für hervorragende Zuverlässigkeit und hohe Effizienz. Aufgrund seiner wenigen beweglichen Teile, der geringen Vibration und des geringen Geräuschpegels eignet es sich hervorragend für den Einsatz im Wohn- und Gewerbebereich. Für Anwendungen der 2,3-PS-Klasse wie Split-Klimaanlagen für Privathaushalte, kleine Einheitssysteme und kommerzielle Vitrinen bietet der ZR28K3-PFJ eine wirtschaftliche und effiziente Kühlleistungslösung.

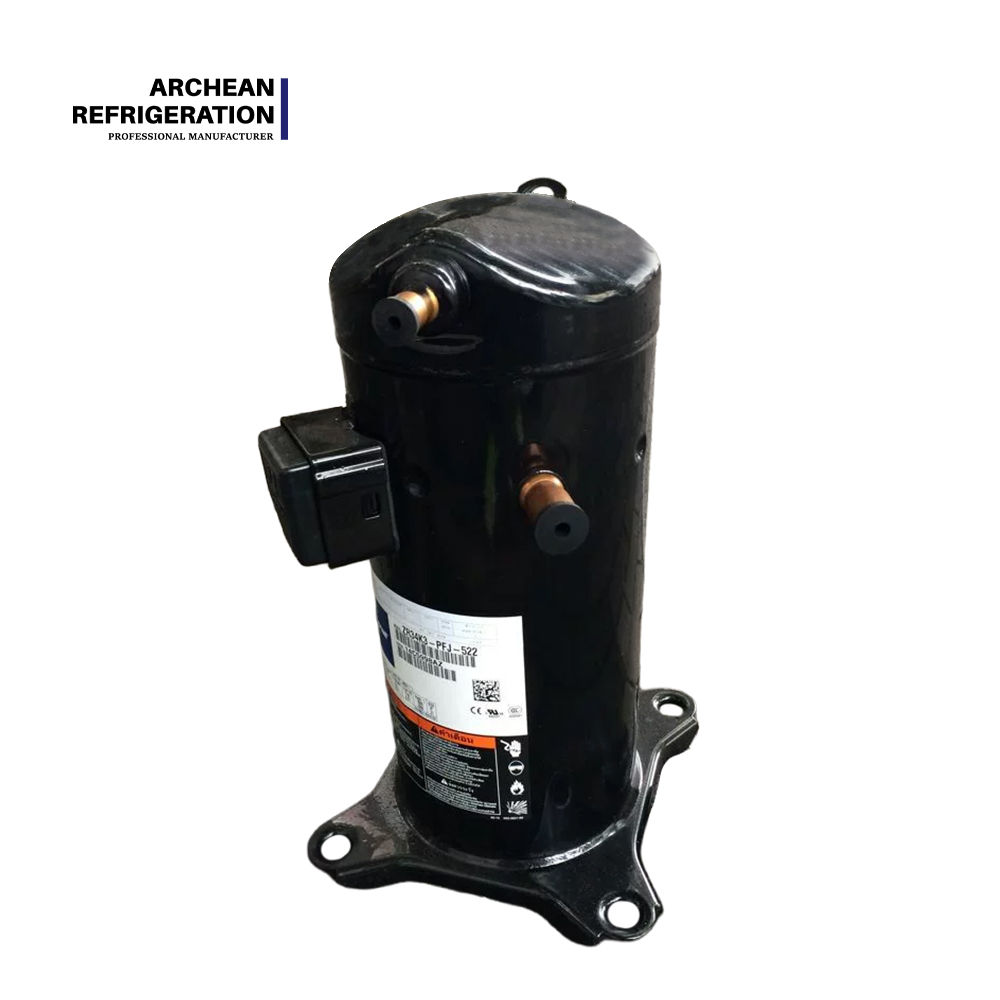

ZR34K3-TFD-522 (2,83 PS, dreiphasig) – Hocheffizienter Dreiphasen-Benchmark

Der ZR34K3-TFD-522 liefert eine Kühlleistung von 8.200 W bei einer Eingangsleistung von 2.480 W und einer bemerkenswert geringen Stromaufnahme von nur 4,7 A und erreicht damit einen Spitzenwert von COP von 3,31 innerhalb der Gruppe der kleinen Klimaanlagen. Es verfügt über eine Verdrängung von 8,02 m³/h, 1,04 l Ölfüllung, 40,0 A Blockierstrom (LRA) und einen Geräuschpegel von 68 dBA. Ein COP von 3,31 bedeutet, dass pro 1 kW verbrauchter Elektrizität 3,31 kW Kühlung erzeugt werden. Für mittelgroße gewerbliche Wechselstromanlagen, Dachanlagen und Einheitssysteme, die dreiphasigen Strom benötigen, ist der ZR34K3-TFD-522 aufgrund seines hohen Energieeffizienzverhältnisses und seines reibungslosen dreiphasigen Betriebs die bevorzugte Wahl für Projekte, die eine betriebliche Wirtschaftlichkeit anstreben.

ZR34KH-PFJ (2,83 PS, einphasig, hocheffiziente Version) – Extrem leise Wahl für präzise Klimatisierung

Der ZR34KH-PFJ ist eine hocheffiziente Version des ZR34K3 (gekennzeichnet durch das Suffix „H“). Es bietet eine Kühlleistung von 8.200 W, eine Eingangsleistung von 2.520 W, einen COP von 3,25 und einen extrem niedrigen Geräuschpegel von 66 dBA – der leiseste in der Serie kleiner Klimaanlagen. Dank dieser Geräuschbewertung von 66 dBA eignet es sich besonders für lärmempfindliche Umgebungen wie Hotels, Krankenhäuser, Bürogebäude und Räume mit Präzisionsklimaanlage. Für Anwendungen wie Präzisions-Wechselstrom und Prozesskühlung mit strengen Umweltanforderungen bietet der ZR34KH-PFJ eine komfortablere Lösung mit geringerem Geräuschpegel und optimierter Energieeffizienz.

ZR36K3-PFJ / ZR36K3-TFD-230 / ZR36KH-PFJ / ZR36KH-TFD-522 (3 HP) – Die Standard 3 HP „Gold Power“-Familie

Die ZR36K3-Serie ist die Standard-3-PS-Familie und deckt vier Konfigurationen ab: einphasig/dreiphasig und Standard/hocheffizient. Kernparameter sind vereinheitlicht: Kühlleistung 8.790–8.900 W, Eingangsleistung 2.680–2.700 W, Hubraum 8,61 m³/h, Nettogewicht 28–29 kg. 3 HP ist eine der gängigsten Leistungsspezifikationen im gewerblichen Wechselstrombereich, und diese Serie hat sich dank dieser Positionierung als „goldene Leistung“ zu einer der gefragtesten Modellfamilien auf dem Markt entwickelt. Für Anwendungen der 3-PS-Klasse wie kommerzielle Split-ACs, Dachgeräte, Einheitssysteme und kleine Kältemaschinen ist diese Serie dank ihrer breiten Marktkompatibilität und echten Copeland-Qualität die bevorzugte Stromquelle für OEMs und Service-Auftragnehmer gleichermaßen.

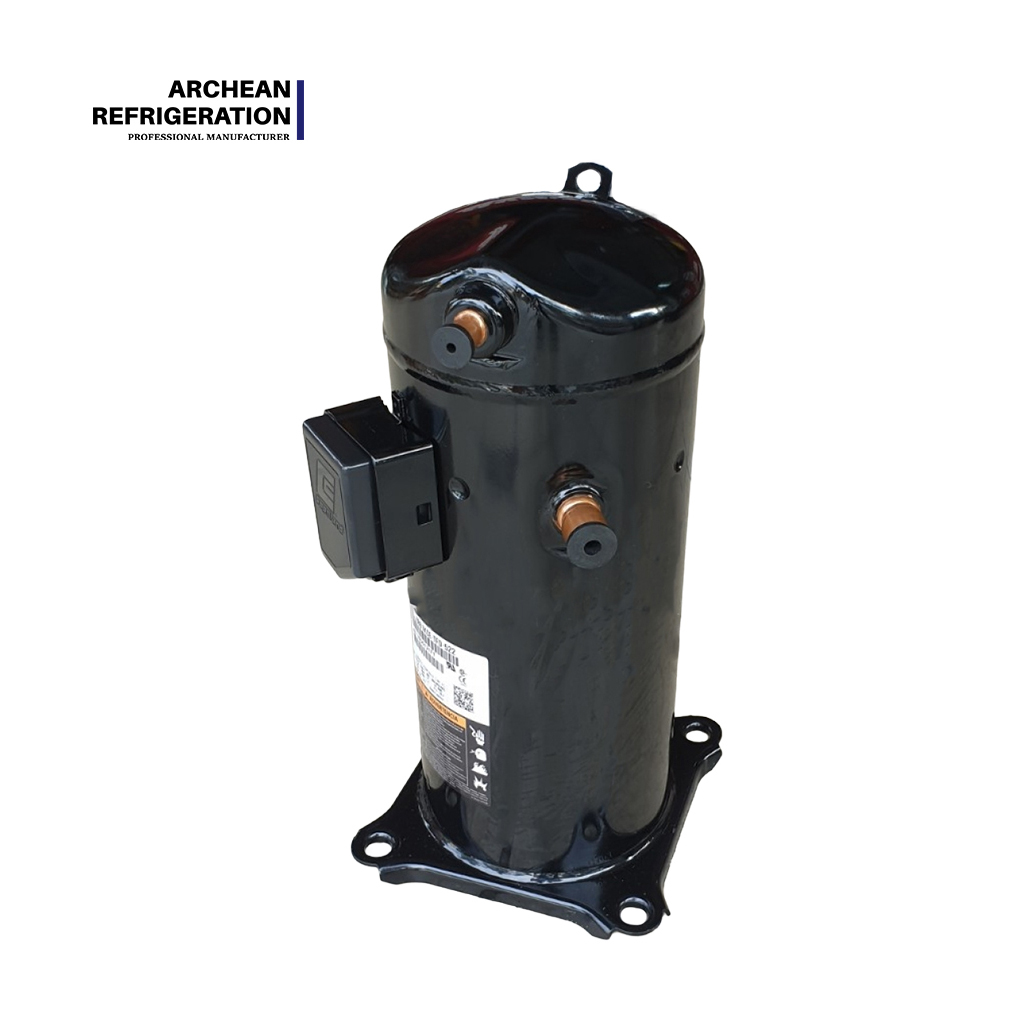

ZR42K3-PFJ-522 / ZR42K3-TFD (3,5 PS) – Hauptstütze für mittlere Klimaanlagen

Die ZR42K3-Serie ist das 3,5 PS starke Arbeitstier der kleinen Klimagruppe. Der ZR42K3-PFJ-522 (einphasig) liefert eine Kühlleistung von 10.100–10.250 W bei einem COP von 3,25; Der ZR42K3-TFD (dreiphasig) bietet die gleiche Kapazität mit einem COP von 3,31 und einer geringen Stromaufnahme von nur 5,5 A. Für mittelgroße AC-Systeme – wie zentrale AC-Systeme für Privathaushalte, gewerbliche Einheitssysteme und kleine Kältemaschinen – die entweder ein- oder dreiphasig betrieben werden, bietet die ZR42K3-Serie mit 10,25 kW Leistung und 3,25–3,31 COP ausreichend Kühlreserven und eine gute Betriebswirtschaftlichkeit. Diese Serie unterstützt den Parallelbetrieb mit zwei und drei Kompressoren für eine flexible Erweiterung der Systemkapazität.

ZR47K3-PFJ (3,9 PS, einphasig) – Das Flaggschiff der einphasigen Effizienz

Der ZR47K3-PFJ ist das leistungsstärkste einphasige Modell der Kleinklimaanlage mit einer Kühlleistung von 11.500–11.550 W und einem klassenbesten COP von 3,34. Es verfügt über eine Verdrängung von 11,16 m³/h, 1,24 l Ölfüllung, 114,0 A LRA und 68 dBA Geräuschpegel. Für Anwendungen, die eine hohe Kühlleistung erfordern, aber auf einphasige Stromversorgung beschränkt sind – wie große zentrale Klimaanlagen für Privathaushalte, gewerbliche Einheitssysteme und Präzisions-AC – erreicht der ZR47K3-PFJ mit seiner robusten Kühlung von 11,55 kW und dem hohen COP von 3,34 eine perfekte Balance aus Leistung und Effizienz.

IV. Schnellauswahlhilfe für Anwendungsszenarien

Anwendungsszenario	Empfohlenes Modell	PS	Stromversorgung	Entscheidender Vorteil
Kleine geteilte Klimaanlage/Vitrinen	ZR28K3-PFJ	2,33 PS	Einphasig	26 kg leichte, kompakte Installation
Kleiner kommerzieller zentraler Wechselstrom (3-phasig)	ZR28K3E-TFD-522	2,33 PS	Dreiphasig	POE-Esteröl, reibungsloser 3-Phasen-Betrieb
Mittlerer gewerblicher Wechselstrom (dreiphasig mit hohem Wirkungsgrad)	ZR34K3-TFD-522	2,83 PS	Dreiphasig	COP 3,31, Strom nur 4,7A
Präzise Klimaanlage / geräuscharme Veranstaltungsorte	ZR34KH-PFJ	2,83 PS	Einphasig	Ultraleise mit 66 dBA
Standardmäßige 3-PS-Wechselstrom-/Dachgeräte	ZR36K3-PFJ / ZR36K3-TFD-230	3 PS	Ein-/dreiphasig	8,79 kW, höchste Marktnachfrage
3 PS Hocheffiziente Präzisions-Klimaanlage	ZR36KH-PFJ / ZR36KH-TFD-522	3 PS	Ein-/dreiphasig	Optimierte hohe Effizienz
Mittlerer Wechselstrom / Kältemaschinen (einphasig)	ZR42K3-PFJ-522	3,5 PS	Einphasig	10,25 kW, COP 3,25
Mittlerer Wechselstrom / Kältemaschinen (dreiphasig)	ZR42K3-TFD	3,5 PS	Dreiphasig	COP 3,31, Strom nur 5,5A
Großer einphasiger Wechselstrom / Präzisionskühlung	ZR47K3-PFJ	3,9 PS	Einphasig	11,55 kW, höchster COP bei 3,34

Auswahltipp: Wählen Sie „PFJ“ für einphasige Stromversorgung und „TFD“ für dreiphasige Stromversorgung. Für den höchsten COP wählen Sie ZR47K3-PFJ (3,34) oder ZR34K3-TFD-522 (3,31). Für den geringsten Lärm wählen Sie ZR34KH-PFJ (66 dBA).

V. Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen ZR28K3-PFJ und ZR28K3E-TFD-522?

A: Beide haben die gleiche Nennleistung (2,33 PS) und Kühlleistung (6.900 W). Die Hauptunterschiede sind: ZR28K3-PFJ verwendet einphasigen 220-240-V-Strom mit einer Eingangsleistung von 2.520 W; ZR28K3E-TFD-522 nutzt dreiphasigen 380-420-V-Strom mit einer Eingangsleistung von 2.150 W, 1,01 l Ölfüllung und einem Nettogewicht von 25,4 kg. Die Kennzeichnung „E“ weist auf die Verwendung von POE-Esteröl hin.

F2: Was ist der Unterschied zwischen ZR34K3-TFD-522 und ZR34KH-PFJ?

A: Beide haben die gleiche Nennleistung (2,83 PS) und Kühlleistung (8.200 W). Der ZR34K3-TFD-522 ist dreiphasig, 380–420 V, mit einem COP von 3,31 und einem Geräuschpegel von 68 dBA; Der ZR34KH-PFJ ist einphasig mit 220–240 V und hat einen COP von 3,25, aber einen geringeren Geräuschpegel von 66 dBA. Das Suffix „H“ steht für eine hocheffiziente, optimierte Version, die für geräuschempfindliche Umgebungen geeignet ist.

F3: Unterstützen die Kompressoren der Small Air Conditioning Series den Parallelbetrieb?

A: Ja. Scrollkompressoren der Copeland ZR-Serie unterstützen Dual- und Triple-Parallel-Konfigurationen und ermöglichen so den Einsatz in Systemen mit höherer Kapazität. Kombinationen mit mehreren Kompressoren bieten hervorragenden Komfort und senken gleichzeitig die Betriebskosten für Benutzer durch höhere saisonale Energieeffizienzverhältnisse.

Benötigen Sie ein Angebot oder Unterstützung bei der Auswahl?

Ganz gleich, ob Sie ein Kühlunternehmen, ein Gerätehersteller oder ein Service-/Ersatzteilanbieter sind: Wenn Ihr Unternehmen Scrollkompressoren der Copeland ZR-Serie umfasst, können wir Ihnen dabei helfen, die Lagerverfügbarkeit schnell zu bestätigen und Angebote inklusive Steuern zu erstellen.

Klicken Sie hier Kontaktieren Sie uns für eine individuelle Modellauswahl und einen Anfrageservice.

Produktvorteile

Geräuscharmer und vibrationsarmer Betrieb

Der Kompressor ZR42K3-PFJ-522 wurde von Anfang an mit dem Ziel „ruhiger Betrieb“ entwickelt. Seine Geräuschdämmungstechnologie übertrifft die herkömmlicher Kolbenkompressoren bei weitem.

Hervorragende akustische Leistung : Durch den Einsatz des patentierten Spiraldesigns und präziser Herstellungsverfahren ist der Betriebsgeräuschpegel um mehr als 5 Dezibel (dBA) niedriger als bei vergleichbaren Kolbenkompressoren. In Bezug auf die menschliche Hörwahrnehmung bedeutet dies eine Reduzierung der wahrgenommenen Lautstärke um fast 70 %, wodurch Endbenutzer (z. B. in Wohnhäusern, Bürogebäuden, Präzisionswerkstätten) eine komfortablere und ruhigere Umgebung erhalten.
Impulsunterdrückung an der Quelle : Der grundlegende Vorteil der Scroll-Technologie liegt in ihrem kontinuierlichen, reibungslosen Komprimierungsprozess. Im Vergleich zu den intermittierenden, explosionsartigen Abgasen von Kolbenkompressoren ist die Abgaspulsation äußerst gering, wodurch die Hauptquelle für Lärm und Vibrationen deutlich reduziert wird. Durch die Optimierung des internen Schalldämpferdesigns kann die aerodynamische Geräuschpulsation um bis zu 67 % weiter reduziert werden.
Umfassende Schwingungsisolierung : Die Montagestruktur des Kompressors wurde speziell mit verbesserten, hocheffizienten Gummischwingungsdämpfern optimiert. Diese Dämpfer absorbieren und isolieren wirksam die geringfügigen Vibrationen, die während des Kompressorbetriebs entstehen, und verhindern so deren Übertragung auf das Gerätechassis und -gehäuse. Dadurch werden Sekundärgeräusche vermieden, die durch die strukturelle Übertragung verursacht werden, und ein außergewöhnlich reibungsloser und stabiler Betrieb des Geräts gewährleistet.

Wertversprechen : Dies verbessert nicht nur die wahrgenommene Qualität und das Benutzererlebnis des Endprodukts, sondern macht die Geräte auch für den Einsatz in lärmsensiblen Bereichen (wie Wohngebieten, Krankenhäusern, gehobenen Hotels und Rechenzentren) geeignet und steigert so ihre Wettbewerbsfähigkeit auf dem Markt.

Anwendbare Szenarien

Breite Anwendungsabdeckung in allen Bereichen : Dank seines idealen Leistungsbereichs von 3,5 PS (ca. 10,1 kW Kühlleistung) und seiner stabilen Leistung dient es als „Herz“ zahlreicher kleiner und mittlerer Kühl- und Klimaanlagen. Sein Anwendungsbereich deckt nahtlos ab:

Komfort-Klimaanlage : Split-Klimaanlagen für Privathaushalte und Gewerbe, VRF-Systeme, Kanalgeräte und Dachgeräte.
Präzise Umgebungskontrolle : Raumklimageräte für Rechenzentren, Basisstationsklimageräte und Prozesskühlgeräte.
Wärmepumpensysteme zum Heizen und Kühlen : Luftwärmepumpen-Warmwasserbereiter und Wohnwärmepumpen.
Leichte gewerbliche Kühlung : Kühllagereinheiten, Kaltwassereinheiten und Vitrinen.
