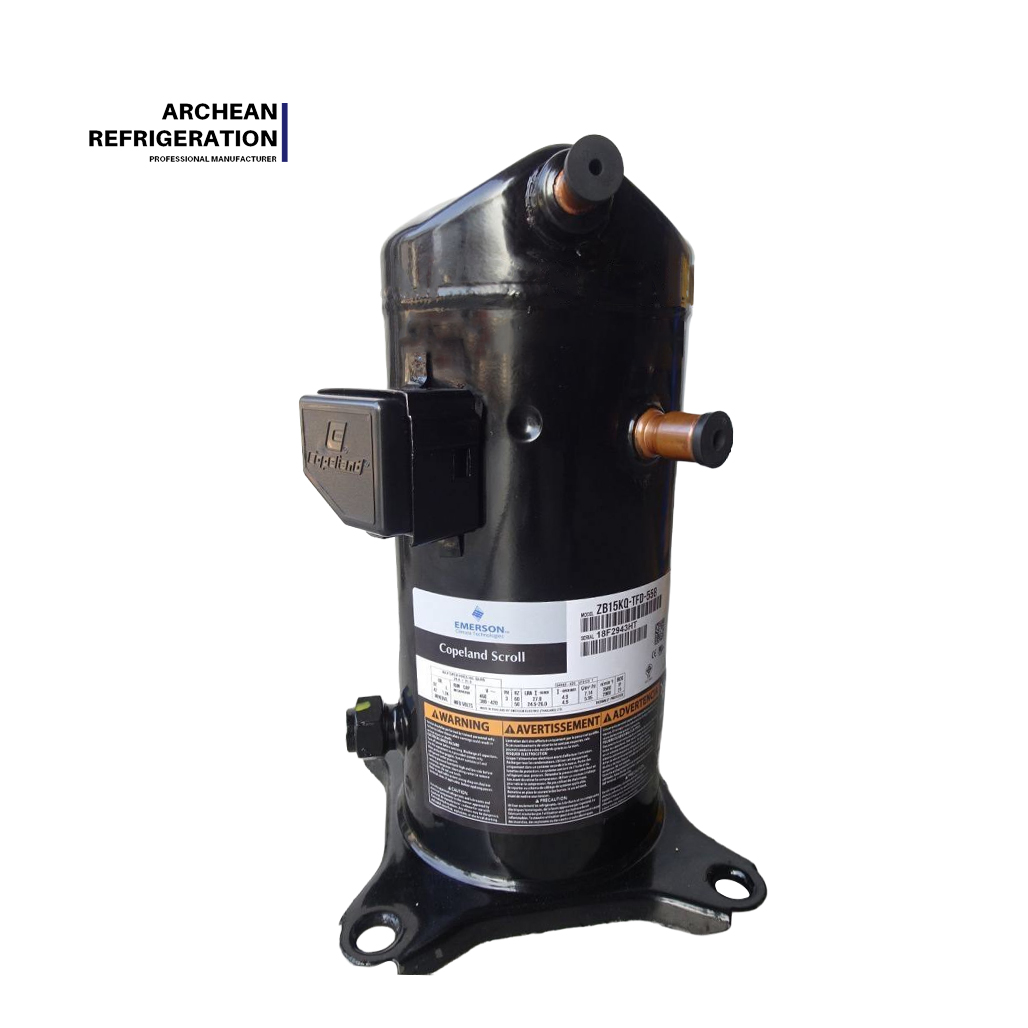

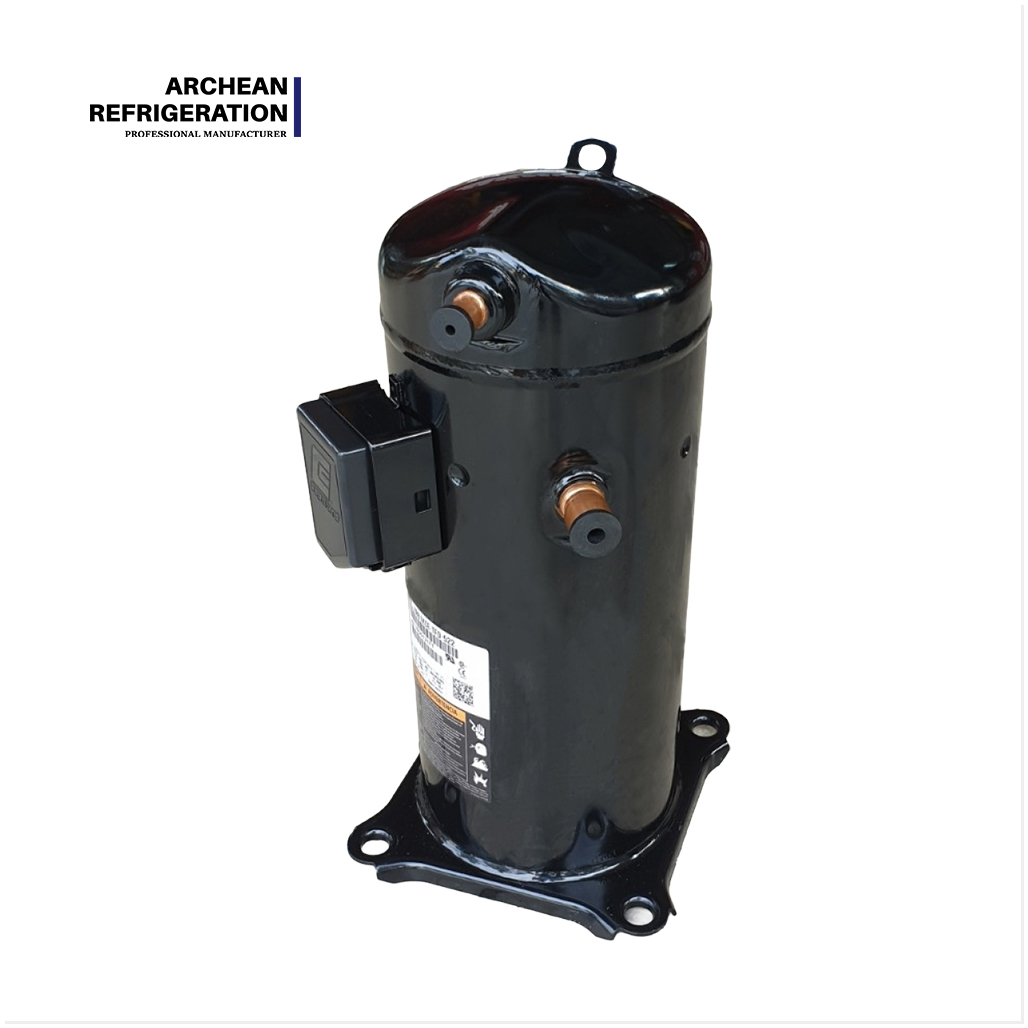

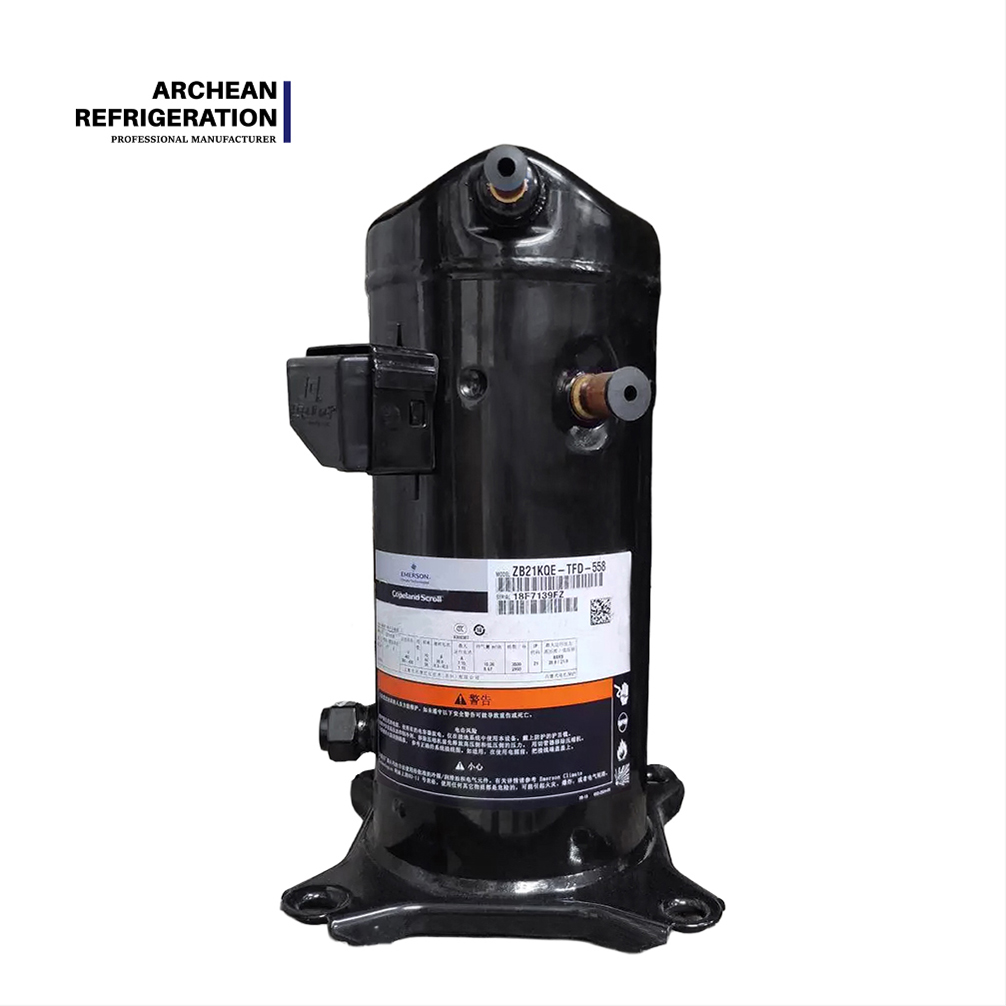

COPELAND Kältekompressor ZB15KQE ZB19KQ ZB19KQE ZB21KQ ZB21KQE ZB26KQ

Bei der Small-Capacity-Gruppe handelt es sich um die ZB-Serie kompakter Scrollverdichter von Copeland, die für Kühlanwendungen bei mittleren bis hohen Temperaturen mit 2 bis 3,5 PS ausgelegt sind. Mit seinem kompakten, leichten Design, seinem großen Betriebsbereich und seiner hohen Zuverlässigkeit ist es die ideale Wahl für kleine Kühlräume, Getränkevitrinen, Molkereivitrinen und andere Geräte.

Modell:
ZB15KQE ZB19KQ ZB19KQE ZB21KQ ZB21KQE ZB26KQ ZB26KQE ZB29KQ ZB29KQE
Marke:
COPELAND

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Produktbeschreibung

I. Positionierung

Die Small-Capacity Group ist die Produktlinie der ZB-Serie kompakter Scrollverdichter von Copeland, die für Kühlanwendungen bei mittleren bis hohen Temperaturen mit 2 bis 3,5 PS ausgelegt sind. Es deckt fünf Kapazitätsklassen ab – ZB15, ZB19, ZB21, ZB26 und ZB29 – und bietet zwei Öloptionen: KQ (Mineralöl/R22) und KQE (POE-Esteröl/R404A/R134a). Diese Gruppe zeichnet sich durch ein kompaktes, leichtes Design, einen großen Betriebsbereich und eine hohe Zuverlässigkeit aus und ist damit die ideale Energiewahl für kleine Kühllager, Getränkevitrinen, Milchvitrinen und andere Geräte.

Feature-Dimension	Beschreibung
Leistungsbereich	2,0 PS – 3,5 PS
Kältemittel	R22 (KQ) / R404A, R134a (KQE)
Stromversorgung	Einphasig 220–240 V oder dreiphasig 380–420 V/50 Hz
Bewerbungsbedingung	Kühlung bei mittlerer bis hoher Temperatur, Verdampfungstemperatur -25℃ bis +15℃
Kernpositionierung	Kompaktes, leichtes Gerät, bevorzugte Wahl für die Kühlung kleiner Gewerbebetriebe

II. Vollständige Parametervergleichstabelle der Serie

Hinweis: Betriebsbedingung 50 Hz. Die Kühlleistung basiert auf R404A (KQE) oder R22 (KQ).

NEIN.	Modell	Nenn-PS	Verdrängung (m³/h)	Kühlleistung bei -10℃ (W)	Kühlleistung bei 0℃ (W)	Öltyp	Nettogewicht (kg)
1	ZB15KQE	2.0	5.9	3.550	6.250	POE	33
2	ZB19KQ	2.5	6.8	4.350	7.500	Mineral	33
3	ZB19KQE	2.5	6.8	4.350	7.500	POE	33

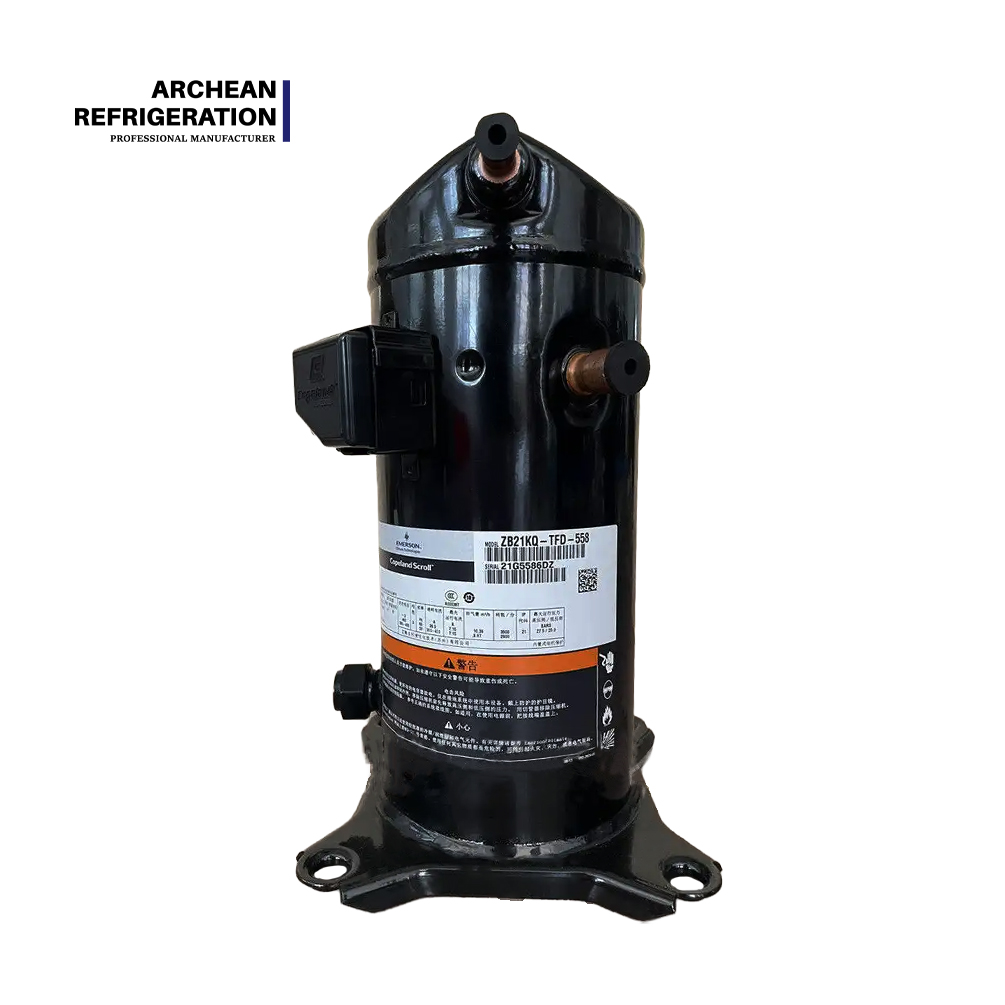

4	ZB21KQ	2.5	7.8	5.250	9.100	Mineral	33
5	ZB21KQE	2.5	7.8	5.250	9.100	POE	33
6	ZB26KQ	3.0	9.9	6.100	10.550	Mineral	38
7	ZB26KQE	3.0	9.9	6.100	10.550	POE	38
8	ZB29KQ	3.5	11.8	7.200	12.450	Mineral	38
9	ZB29KQE	3.5	11.8	7.200	12.450	POE	38

III. Ausführliche Erklärung

Merkmal – Technische Eigenschaften

Die Small-Capacity-Gruppe übernimmt das patentierte Dual-Compliant-Scroll-Design von Copeland, das eine leichte Trennung der Spiralen entlang der radialen und axialen Richtung ermöglicht, sodass Schmutz oder Flüssigkeiten durch die Spiralen gelangen können, ohne Schäden zu verursachen.
Die gesamte Baureihe ZB15 bis ZB29 ist mit einem eingebauten internen Druckentlastungsventil (IPR) und einer TOD-Auslasstemperaturschutzvorrichtung ausgestattet. Das IPR-Ventil befindet sich zwischen der Hochdruck- und der Niederdruckseite des Kompressors. Wenn die Druckdifferenz 26–32 bar überschreitet, öffnet es sich, um heißes Abgas zum Motorschutz umzuleiten und eine Schutzauslösung auszulösen.
Der Kompressor verfügt über einen eingebauten Mittelpunktschutz, um die Motorsicherheit unter anormalen Betriebsbedingungen zu gewährleisten.

Vorteil – Technische Vorteile

Diese Gruppe ist bekannt für ihr ultraleichtes Gewicht von 33 kg und ihre kompakte Bauweise. Im Vergleich zu halbhermetischen Kompressoren mit gleicher Kühlleistung ist die Gewichtsreduzierung erheblich, was die Schwierigkeiten bei der Geräteintegration und die Transportkosten erheblich reduziert.
Das „Wear-in, not wear-out“-Design der Spirale sorgt dafür, dass der Kompressor mit der Zeit eine bessere Leistung erbringt. Mit einem hohen volumetrischen Wirkungsgrad übertrifft sein Energieeffizienzverhältnis das von herkömmlichen Kolbenkompressoren.
Die unbelastete Starttechnologie trennt die Kompressionskomponenten nach dem Abschalten und erreicht so einen vollständigen internen Druckausgleich, ohne dass zusätzliche Startgeräte erforderlich sind.

Nutzen – Benutzervorteile

Für Anwendungen wie kleine Kühllager, Getränkevitrinen, Milchvitrinen und kleine Eismaschinen reduzieren das kompakte Design und die flexible Leistungskompatibilität dieser Gruppe die Systemintegrationsschwierigkeiten für Gerätehersteller, während ihre hohe Zuverlässigkeit und die integrierten Schutzsysteme die Reparaturhäufigkeit nach dem Verkauf minimieren.
Für Endbenutzer ermöglicht die R404A/R134a-Kompatibilität (KQE-Serie) die Anpassung an umweltbedingte Kältemittelumstellungsanforderungen und verlängert so den Lebenszyklus der Geräte.

IV. Leitfaden zur Anwendungskurzauswahl

Anwendungsszenario	Empfohlenes Modell	PS	Kältemittel
Kleine Getränkevitrinen	ZB15KQE	2.0	R404A/R134a
Milchvitrinen	ZB19KQ / ZB19KQE	2.5	R22 / R404A
Kleine Kühlvitrinen	ZB21KQ / ZB21KQE	2.5	R22 / R404A
Kleines Kühllager (10-20m³)	ZB26KQE	3.0	R404A/R134a
Kleine Eismaschinen / Frischhaltelager	ZB29KQE	3.5	R404A/R134a

V. Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen KQ und KQE?

A: KQ verwendet Mineralöl und ist mit dem Kältemittel R22 kompatibel; KQE verwendet POE-Esteröl und ist mit HFC-Kältemitteln wie R404A/R134a kompatibel. Beide haben den gleichen mechanischen Aufbau, der einzige Unterschied besteht im werkseitig eingefüllten Schmiermittel. Sie können nicht austauschbar verwendet werden.

F2: Welche Funktion hat das interne Druckentlastungsventil (IPR)?

A: Das IPR-Ventil befindet sich zwischen der Hochdruck- und der Niederdruckseite des Kompressors. Wenn die Druckdifferenz 26–32 bar überschreitet, öffnet es sich, um heißes Abgas zum Motorschutz umzuleiten und eine Schutzauslösung auszulösen, um Schäden am Kompressor zu verhindern.

F3: Verfügen die Serien ZB15 bis ZB29 über einen Entladungstemperaturschutz?

A: Ja. Diese Gruppe ist mit einem TOD (Discharge Temperature Protection Device) ausgestattet, bei dem es sich um eine temperaturempfindliche Schnellventilplatte handelt, die sich am Scroll-Auslassanschluss befindet. Wenn die Austrittstemperatur zu hoch wird, öffnet sie sich, damit das Austrittsgas mit hoher Temperatur zurückströmen und mit dem Motorschutz in Kontakt kommen kann, wodurch der Kompressor geschützt wird.

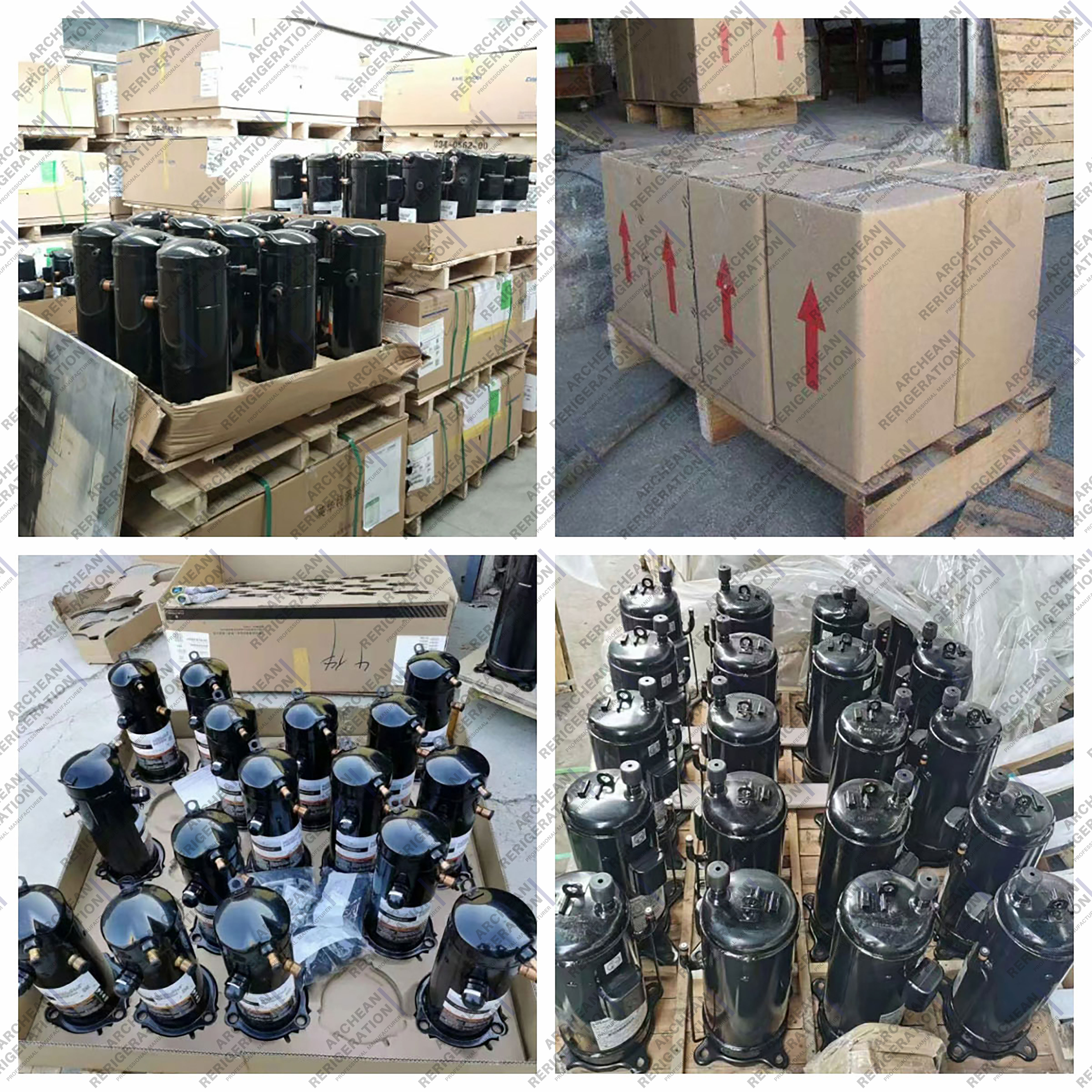

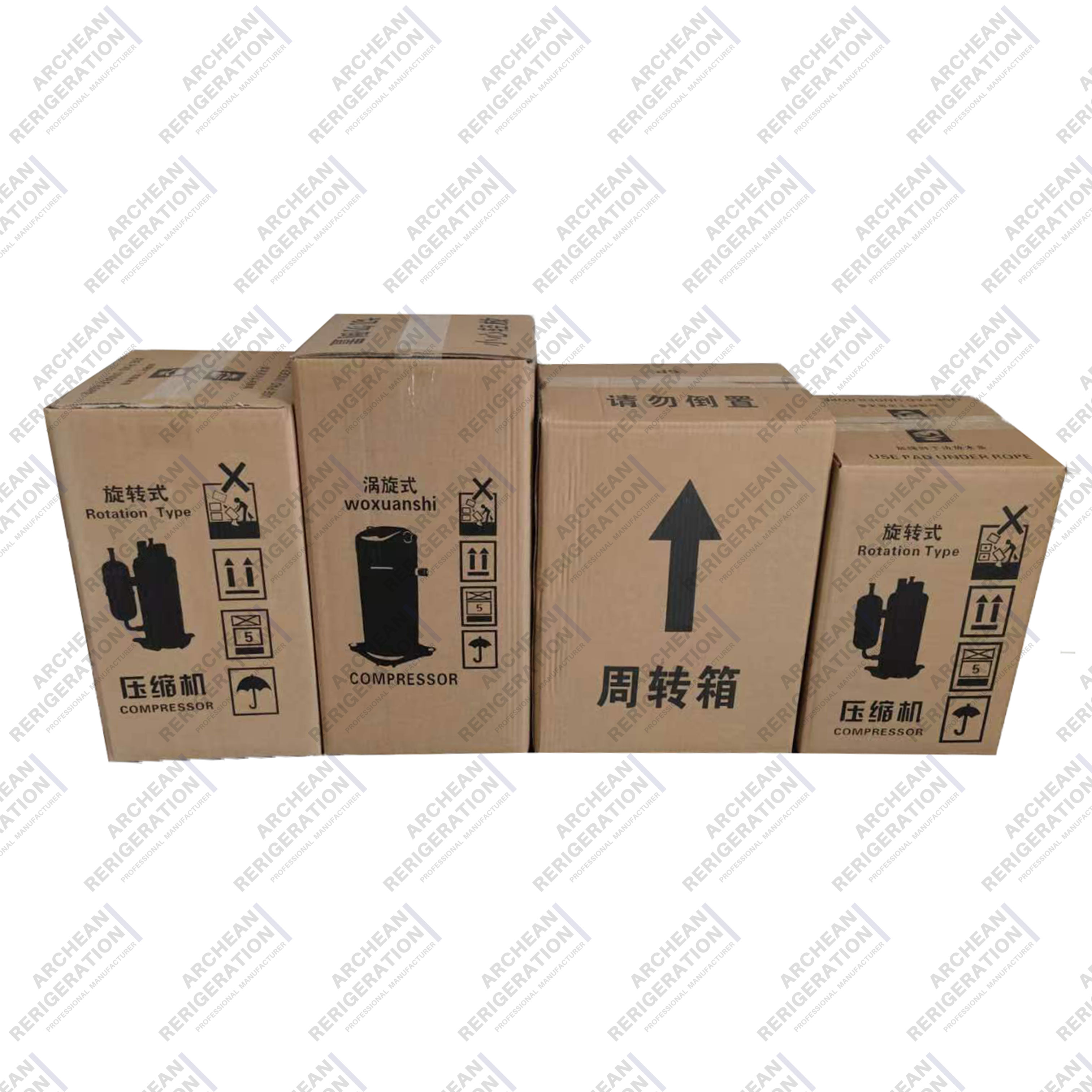

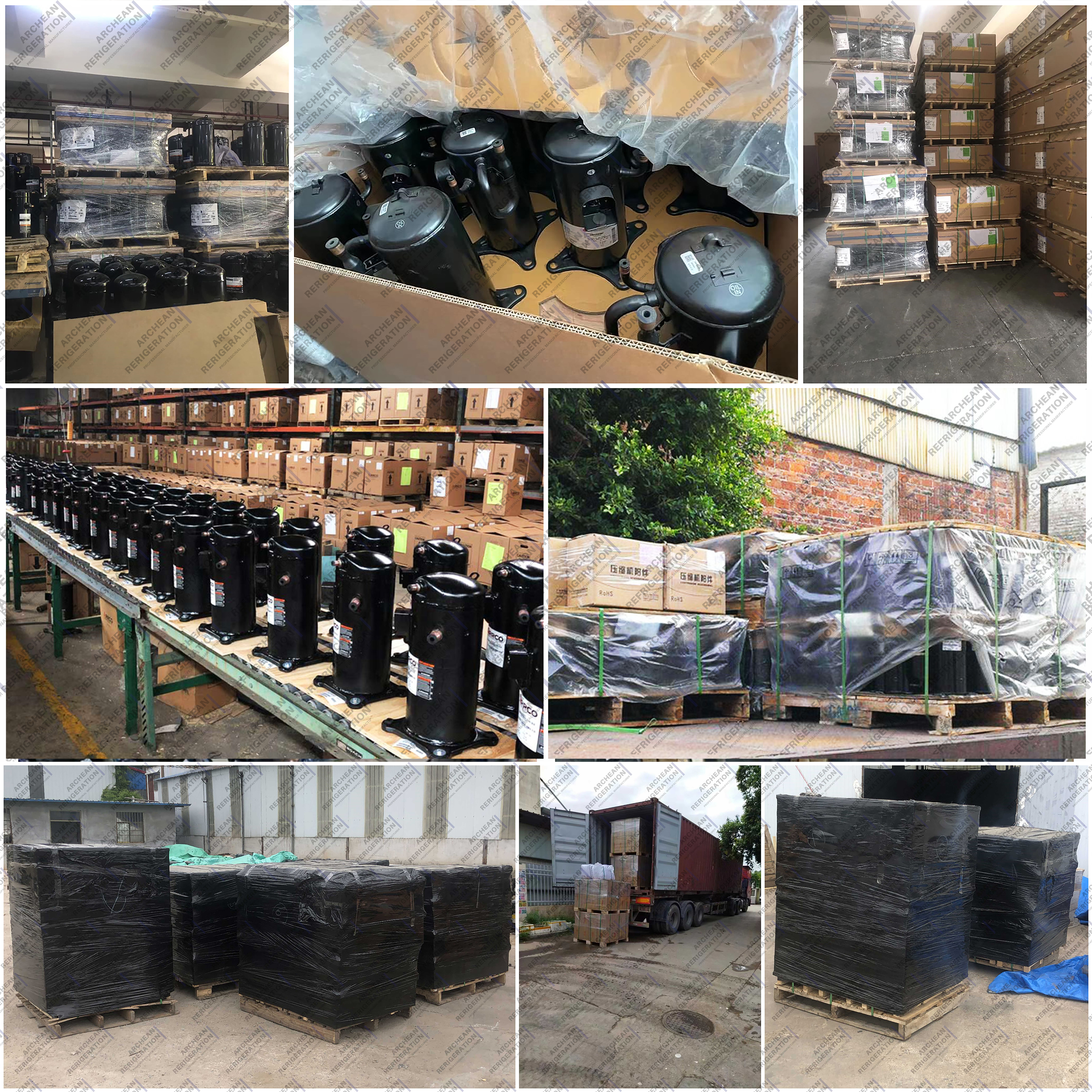

LOGISTICS SOLUTIONS物流解决方案 Logistik und Transport
