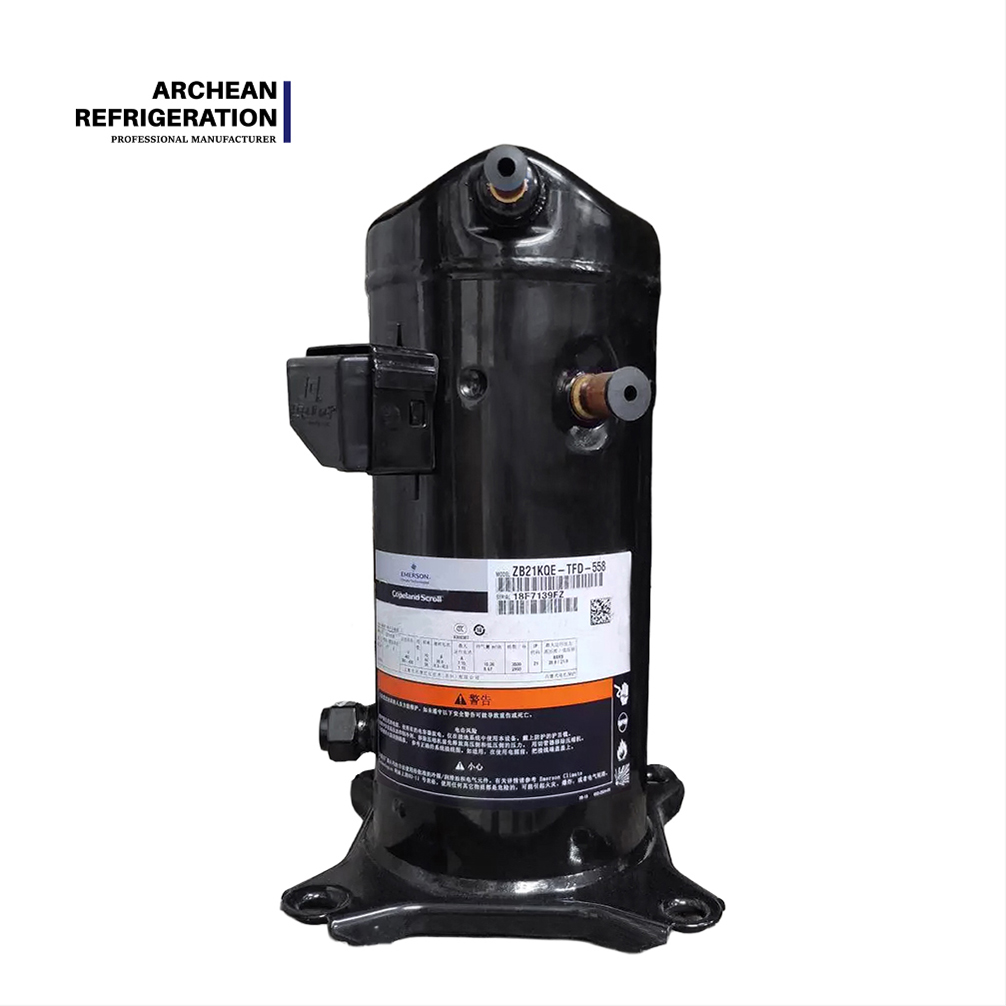

Compressor de refrigeração COPELAND ZB15KQE ZB19KQ ZB19KQE ZB21KQ ZB21KQE ZB26KQ

Compressor de refrigeração COPELAND ZB15KQE ZB19KQ ZB19KQE ZB21KQ ZB21KQE ZB26KQ

O Grupo de Pequena Capacidade é a série ZB de compressores scroll compactos da Copeland projetados para aplicações de refrigeração de temperatura média-alta de 2–3,5 HP. Com design compacto e leve, ampla faixa de operação e alta confiabilidade como seus principais recursos, ele serve como a escolha de energia ideal para pequenos armazenamentos refrigerados, vitrines de bebidas, vitrines de laticínios e outros equipamentos.

Modelo:
ZB15KQE ZB19KQ ZB19KQE ZB21KQ ZB21KQE ZB26KQ ZB26KQE ZB29KQ ZB29KQE
Marca:
COPELAND

Disponibilidade:

Quantidade:



Pergunte Adicionar ao carrinho

Descrição do produto

I. Posicionamento

O Grupo de Pequena Capacidade é a linha de produtos da série ZB da Copeland de compressores scroll compactos projetados para aplicações de refrigeração de temperatura média-alta de 2–3,5 HP. Abrangendo cinco classes de capacidade – ZB15, ZB19, ZB21, ZB26 e ZB29 – oferece opções duplas de óleo: KQ (óleo mineral/R22) e KQE (óleo éster POE/R404A/R134a). Este grupo apresenta um design compacto e leve, ampla faixa de operação e alta confiabilidade, tornando-o a escolha de energia ideal para pequenos armazenamentos refrigerados, vitrines de bebidas, vitrines de laticínios e outros equipamentos.

Dimensão do recurso	Descrição
Faixa de potência	2,0 CV – 3,5 CV
Refrigerante	R22 (KQ) / R404A, R134a (KQE)
Fonte de energia	Monofásico 220-240 V ou Trifásico 380-420 V/50 Hz
Condição de aplicação	Refrigeração de temperatura média-alta, temperatura de evaporação -25°C a +15°C
Posicionamento central	Compacto, leve, escolha preferida para refrigeração comercial de pequeno porte

II. Tabela de comparação de parâmetros de série completa

Nota: Condição de operação de 50Hz. A capacidade de refrigeração é baseada em R404A (KQE) ou R22 (KQ).

Não.	Modelo	HP nominal	Deslocamento (m³/h)	Capacidade de resfriamento @-10°C (W)	Capacidade de resfriamento @0°C (W)	Tipo de óleo	Peso Líquido (kg)
1	ZB15KQE	2.0	5.9	3.550	6.250	POE	33
2	ZB19KQ	2.5	6.8	4.350	7.500	Mineral	33
3	ZB19KQE	2.5	6.8	4.350	7.500	POE	33
4	ZB21KQ	2.5	7.8	5.250	9.100	Mineral	33
5	ZB21KQE	2.5	7.8	5.250	9.100	POE	33
6	ZB26KQ	3.0	9.9	6.100	10.550	Mineral	38
7	ZB26KQE	3.0	9.9	6.100	10.550	POE	38
8	ZB29KQ	3.5	11.8	7.200	12.450	Mineral	38
9	ZB29KQE	3.5	11.8	7.200	12.450	POE	38

III. Explicação detalhada

Recurso – Características Técnicas

O Grupo de Pequena Capacidade adota o design Dual Compliant Scroll patenteado da Copeland, permitindo que os scrolls se separem ligeiramente ao longo das direções radial e axial, permitindo que detritos ou líquidos passem através dos scrolls sem causar danos.
Toda a linha ZB15 a ZB29 é equipada com uma válvula interna de alívio de pressão (IPR) integrada e um dispositivo de proteção de temperatura de descarga TOD. A válvula IPR está localizada entre os lados de alta e baixa pressão do compressor. Quando a diferença de pressão excede 26~32 bar, ela se abre para desviar o gás de descarga quente para o protetor do motor, acionando um desarme de proteção.
O compressor possui um protetor de ponto médio integrado para garantir a segurança do motor sob condições operacionais anormais.

Vantagem – Vantagens Técnicas

Este grupo é conhecido pelo seu peso ultraleve de 33 kg e estrutura compacta. Comparado com compressores semi-herméticos de mesma capacidade de refrigeração, a redução de peso é significativa, reduzindo bastante a dificuldade de integração do equipamento e os custos de transporte.
O design 'desgaste, não desgaste' do scroll faz com que o compressor tenha um desempenho melhor com o tempo. Com alta eficiência volumétrica, seu índice de eficiência energética supera o dos compressores alternativos tradicionais.
A tecnologia de partida sem carga separa os componentes de compressão após o desligamento, alcançando o equilíbrio total da pressão interna sem a necessidade de dispositivos de partida adicionais.

Benefício – Benefícios do usuário

Para aplicações como pequenas câmaras frigoríficas, vitrines de bebidas, vitrines de laticínios e pequenas máquinas de gelo, o design compacto e a compatibilidade flexível de energia deste grupo reduzem a dificuldade de integração do sistema para os fabricantes de equipamentos, enquanto sua alta confiabilidade e sistemas de proteção integrados minimizam a frequência de reparos pós-venda.
Para os utilizadores finais, a compatibilidade R404A/R134a (série KQE) permite a adaptação aos requisitos ambientais de transição de refrigerante, prolongando o ciclo de vida do equipamento.

4. Guia de seleção rápida de aplicativos

Cenário de aplicação	Modelo recomendado	HP	Refrigerante
Vitrines pequenas para bebidas	ZB15KQE	2.0	R404A/R134a
Vitrines para laticínios	ZB19KQ/ZB19KQE	2.5	R22/R404A
Vitrines refrigeradas pequenas	ZB21KQ/ZB21KQE	2.5	R22/R404A
Armazenamento refrigerado pequeno (10-20m³)	ZB26KQE	3.0	R404A/R134a
Pequenas máquinas de gelo / Armazenamento de conservação fresca	ZB29KQE	3.5	R404A/R134a

V. Perguntas Frequentes (FAQ)

Q1: Qual é a diferença entre KQ e KQE?

R: KQ usa óleo mineral e é compatível com refrigerante R22; KQE usa óleo éster POE e é compatível com refrigerantes HFC como R404A/R134a. Ambos compartilham a mesma estrutura mecânica, sendo a única diferença o lubrificante abastecido de fábrica. Eles não podem ser usados de forma intercambiável.

Q2: Qual é a função da válvula de alívio de pressão interna (IPR)?

R: A válvula IPR está localizada entre os lados de alta e baixa pressão do compressor. Quando o diferencial de pressão excede 26~32 bar, ele se abre para desviar o gás de descarga quente para o protetor do motor, acionando um disparo de proteção para evitar danos ao compressor.

Q3: As séries ZB15 a ZB29 vêm com proteção de temperatura de descarga?

R: Sim. Este grupo está equipado com um TOD (dispositivo de proteção de temperatura de descarga), que é uma placa de válvula de ação rápida com sensor de temperatura localizada na porta de descarga do scroll. Quando a temperatura de descarga fica muito alta, ela se abre para permitir que o gás de descarga de alta temperatura retorne e entre em contato com o protetor do motor, protegendo assim o compressor.
