Copeland Scroll Compresor Compresor frigorific ZR42K3-PFJ-522 ZR34K3-PFJ ZR36K3-TFD-230pentru aer conditionat

Copeland Scroll Compresor Compresor frigorific ZR42K3-PFJ-522 ZR34K3-PFJ ZR36K3-TFD-230pentru aer conditionat

Seria Small Air Conditioning este seria Copeland ZR pentru aer condiționat mic până la mediu, proiectată pentru 2,3 CP până la 3,9 CP și potrivită pentru aer condiționat rezidențial central, aer condiționat comercial mic, aer condiționat de precizie și aplicații de răcire a proceselor.

Model:
ZR28K3-PFJ ZR28K3E-TFD-522 ZR34K3-PFJ ZR34K3-TFD-522 ZR34KH-PFJ ZR36K3-PFJ ZR36K3-TFD-230 ZR36KH-PFJ ZR36KH-TFD-2522-ZR36KH-PFJ-230 ZR42K3-TFD ZR47K3-PFJ
Marca:
COPELAND

Disponibilitate:

Cantitate:



Întreba Adăugați în coș

Descriere produs

I. Prezentare generală a seriei

Seria de aer condiționat mic este compacta din seria ZR Copeland Linie de produse de compresoare scroll concepute pentru aplicații de la 2,3 CP până la 3,9 CP. Acesta acoperă cinci clase de model: ZR28, ZR34, ZR36, ZR42 și ZR47. Oferă atât opțiuni de alimentare monofazate de 220-240 V, cât și trifazate de 380-420 V, făcându-l potrivit pentru aer condiționat central rezidențial, aer condiționat comercial mic, aer condiționat de precizie și aplicații de răcire a proceselor.

Dimensiunea caracteristicii	Descriere
Tip de tehnologie	Scroll conform ermetic
Gama de putere	2,33 CP – 3,9 CP
Gama de capacitate de răcire	6.900 W – 11.550 W
Agent frigorific	R22
Alimentare electrică	Monofazat 220-240V/50Hz sau trifazat 380-420V/50Hz
Poziționarea de bază	Compact și ușor, cost-performanță ridicat, ultra-silențios

II. Tabel de comparație a parametrilor seriei complete

Model	Alimentare electrică	HP nominală	Capacitate de răcire (W)	Putere de intrare (W)	Curent (A)	POLIŢIST	Deplasare (m³/h)	Încărcare cu ulei (L)	Greutate netă (kg)	LRA (A)	Zgomot (dBA)
ZR28K3-PFJ	Monofazat	2.33	6.900	2.520	12.9	—	6.83	—	26–27.2	—	—
ZR28K3E-TFD-522	Trifazat	2.33	6.900	2.150	—	—	6.83	1.01	25.4	—	—
ZR34K3-PFJ	Monofazat	2.83	8.200	2.540	13.6	—	8.02	—	29	—	—
ZR34K3-TFD-522	Trifazat	2.83	8.200	2.480	4.7	3.31	8.02	1.04	36.3	40.0	68.0
ZR34KH-PFJ	Monofazat	2.83	8.200	2.520	13.6	3.25	8.02	1.04	36.3	100.0	66.0
ZR36K3-PFJ	Monofazat	3.0	8.900	2.700	16.4	—	8.61	—	29	—	—
ZR36K3-TFD-230	Trifazat	3.0	8.790	2.680	—	—	8.61	—	29	—	—
ZR36KH-PFJ	Monofazat	3.0	8.900	2.680	—	—	8.61	—	29	—	—
ZR36KH-TFD-522	Trifazat	3.0	8.900	2.680	—	—	8.61	—	28	—	—
ZR42K3-PFJ-522	Monofazat	3.5	10.100–10.250	3.120–3.150	15.2–17.1	3.25	9.94	1.24	29,9–30,4	97.0	68.0
ZR42K3-TFD	Trifazat	3.5	10.100–10.250	3.100	5.5	3.31	9.94	1.24	28.2–28.6	46.0	68.0
ZR47K3-PFJ	Monofazat	3.9	11.500–11.550	3.460–3.530	16.8–19.3	3.34	11.16	1.24	30.4–31.3	114.0	68.0

III. Prezentare detaliată a modelului

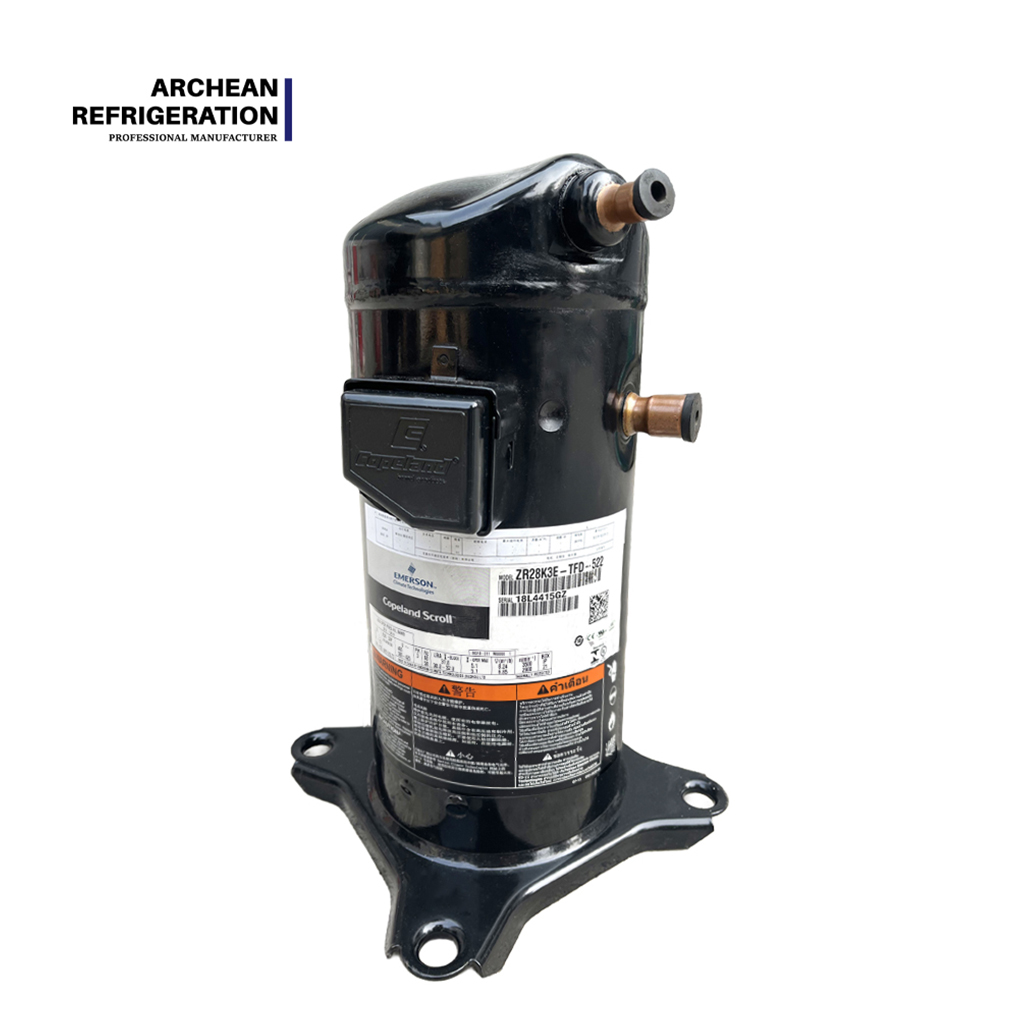

ZR28K3-PFJ (2,33 CP, monofazat) – alegere compactă la nivel de intrare

ZR28K3-PFJ este modelul entry-level al seriei mici de aer condiționat, cu o capacitate de răcire de 6.900 W și o greutate netă de doar 26 kg. La 383 mm înălțime, este unul dintre cele mai compacte modele din întreaga serie ZR. Proiectată cu un concept de bază compact și ușor, tehnologia Copeland Scroll™ de conformitate axială și radială asigură o fiabilitate excelentă și o eficiență ridicată. Puținele sale părți mobile, vibrațiile reduse și zgomotul redus îl fac să funcționeze excepțional de bine în medii rezidențiale și comerciale ușoare. Pentru aplicații de clasă de 2,3 CP, cum ar fi AC split rezidențiali, sisteme unitare mici și vitrine comerciale, ZR28K3-PFJ oferă o soluție de putere de răcire economică și eficientă.

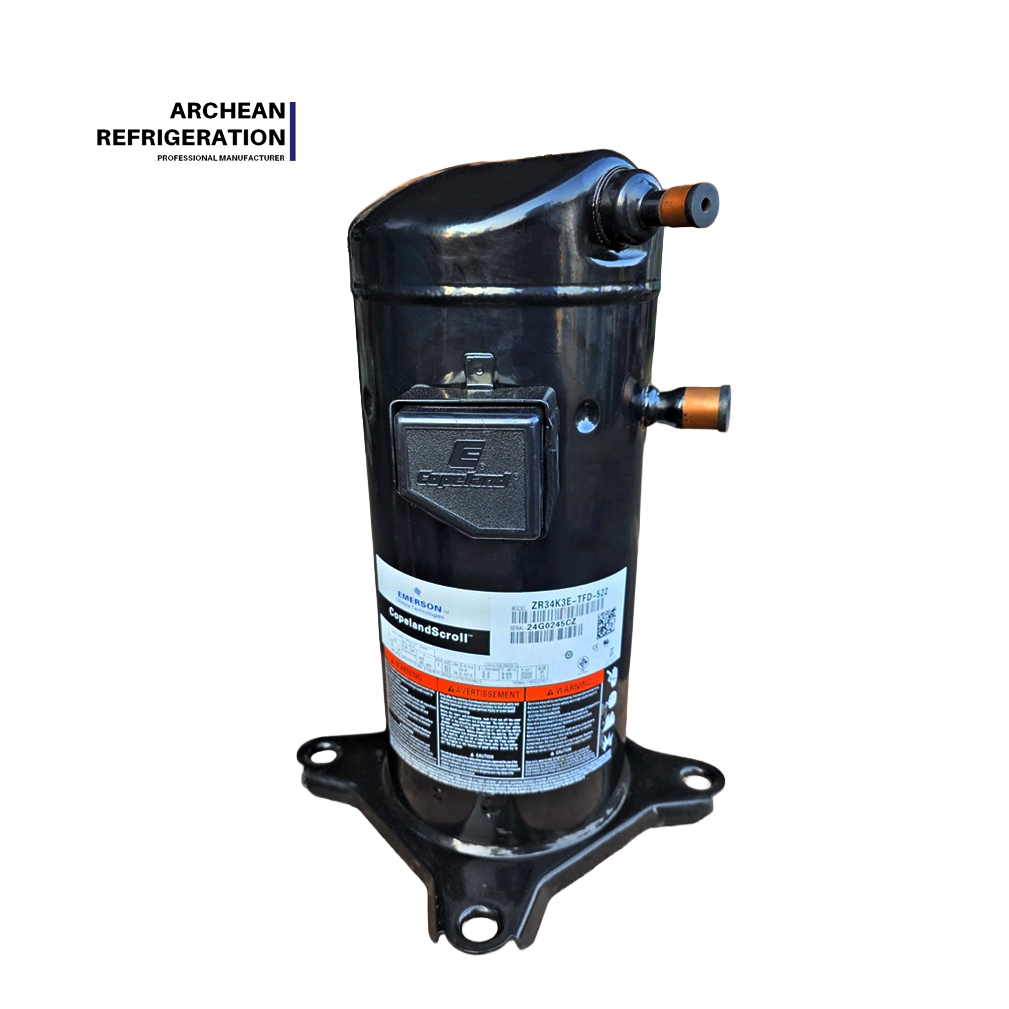

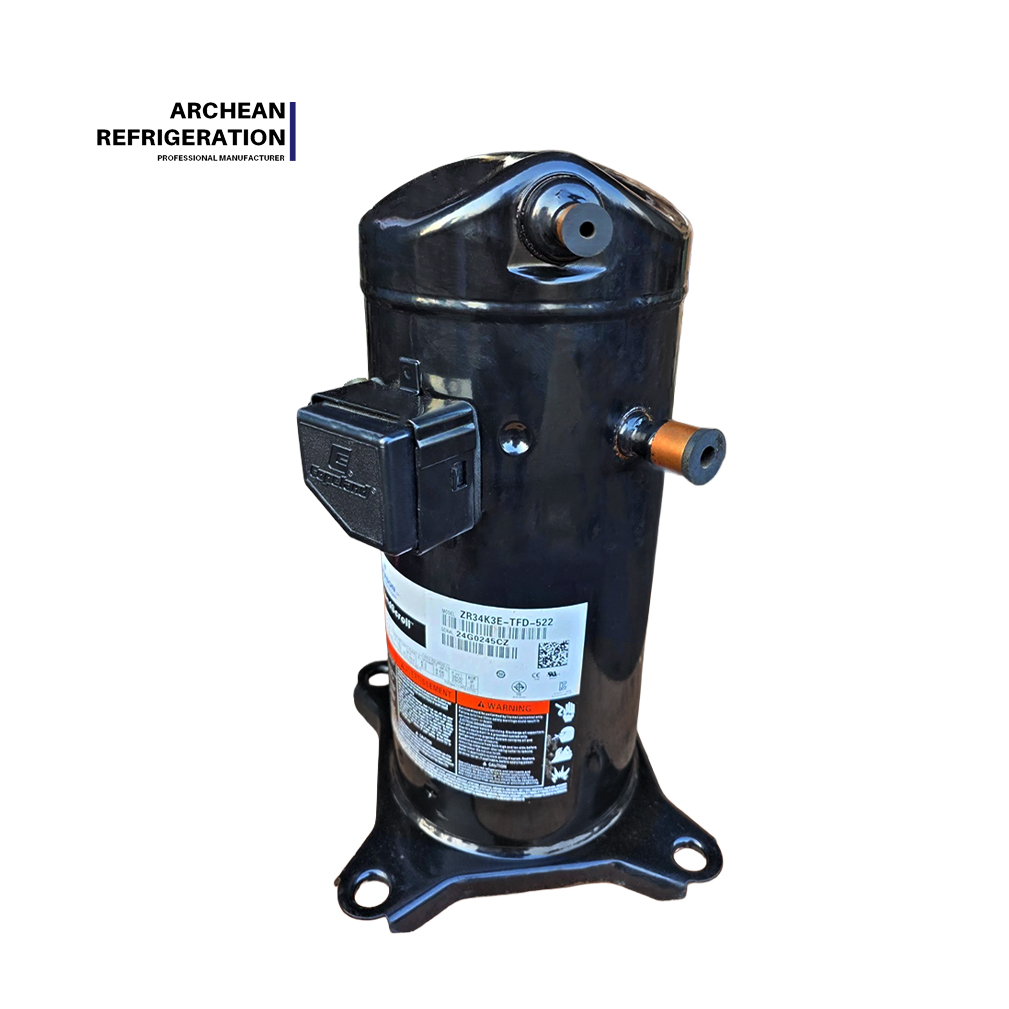

ZR34K3-TFD-522 (2,83 CP, trifazat) – Benchmark trifazat de înaltă eficiență

ZR34K3-TFD-522 oferă o capacitate de răcire de 8.200 W cu o putere de intrare de 2.480 W și un consum de curent remarcabil de scăzut de doar 4,7 A, realizând un COP lider de 3,31 în cadrul grupului mic de aer condiționat. Dispune de o deplasare de 8,02 m³/h, 1,04 L de încărcare cu ulei, 40,0 A de curent cu rotor blocat (LRA) și un nivel de zgomot de 68 dBA. Un COP de 3,31 înseamnă că produce 3,31 kW de răcire pentru fiecare 1 kW de energie electrică consumată. Pentru unități comerciale medii de curent alternativ, unități de acoperiș și sisteme unitare care necesită alimentare trifazată, ZR34K3-TFD-522 se remarcă ca alegerea preferată pentru proiectele care urmăresc economie de funcționare datorită raportului său ridicat de eficiență energetică și a funcționării lină în trei faze.

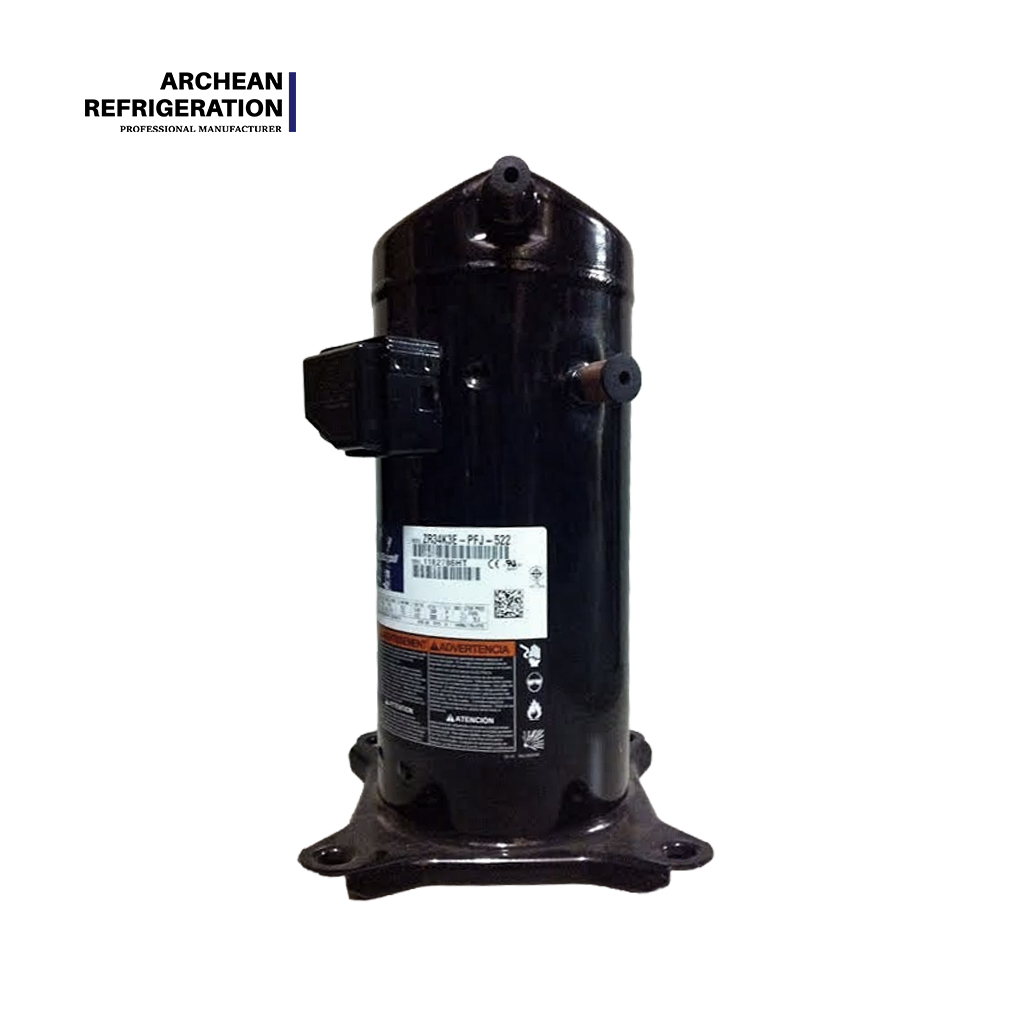

ZR34KH-PFJ (2,83 CP, versiune monofazată, de înaltă eficiență) – alegere ultra-silențioasă pentru aer condiționat de precizie

ZR34KH-PFJ este o versiune de înaltă eficiență a ZR34K3 (indicată prin sufixul „H“). Oferă o capacitate de răcire de 8.200 W, o putere de intrare de 2.520 W, un COP de 3,25 și un nivel de zgomot ultra-scăzut de 66 dBA — cel mai silențios din seria mică de aer condiționat. Acest nivel de zgomot de 66 dBA îl face deosebit de potrivit pentru medii sensibile la zgomot, cum ar fi hoteluri, spitale, clădiri de birouri și camere de aer condiționat de precizie. Pentru aplicații precum AC de precizie și răcirea procesului cu cerințe stricte de mediu, ZR34KH-PFJ oferă o soluție mai confortabilă, cu zgomot redus și eficiență energetică optimizată.

ZR36K3-PFJ / ZR36K3-TFD-230 / ZR36KH-PFJ / ZR36KH-TFD-522 (3 CP) – Familia „Gold Power” de 3 CP standard

Seria ZR36K3 este familia standard de 3 CP, acoperind patru configurații: monofazat/trifazat și standard/de înaltă eficiență. Parametrii de bază sunt unificați: capacitate de răcire 8.790–8.900 W, putere de intrare 2.680–2.700 W, deplasare 8,61 m³/h, greutate netă 28–29 kg. 3 CP este una dintre cele mai populare specificații de putere din domeniul comercial AC, iar această serie a devenit una dintre cele mai solicitate familii de modele de pe piață datorită acestei poziționări „golden power”. Pentru aplicațiile de clasă 3 CP, cum ar fi AC-urile comerciale split, unitățile de pe acoperiș, sistemele unitare și răcitoarele mici, această serie este sursa de energie preferată atât pentru OEM, cât și pentru contractorii de service, datorită compatibilității sale largi pe piață și calității autentice Copeland.

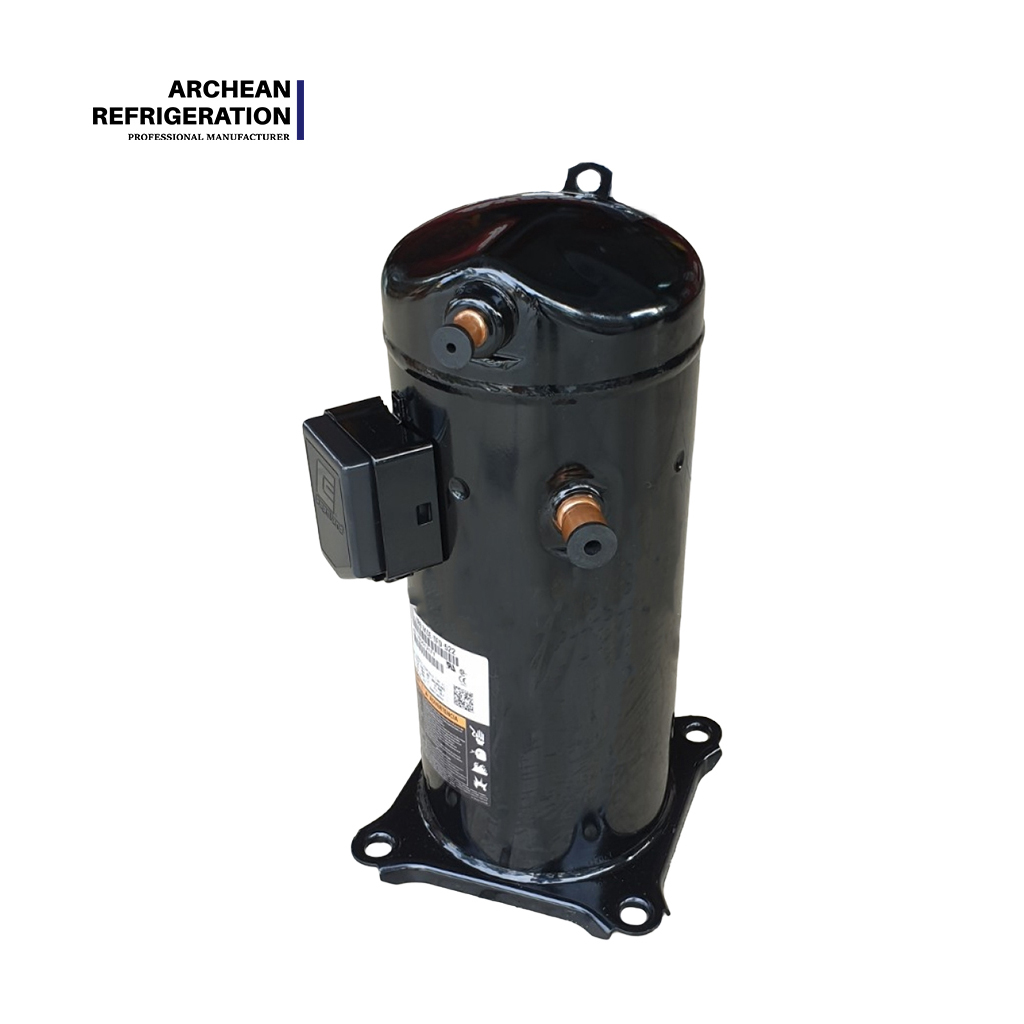

ZR42K3-PFJ-522 / ZR42K3-TFD (3,5 CP) – Pilon pentru aer condiționat mediu

Seria ZR42K3 este calul de muncă de 3,5 CP al grupului mic de aer condiționat. ZR42K3-PFJ-522 (monofazat) oferă o capacitate de răcire de 10.100–10.250 W cu un COP de 3,25; ZR42K3-TFD (trifazat) oferă aceeași capacitate, cu un COP de 3,31 și un consum redus de curent de doar 5,5 A. Pentru sistemele de curent alternativ de dimensiuni medii, cum ar fi AC centrale rezidențiale, sistemele unitare comerciale și răcitoarele mici, alimentate fie de monofazate, fie trifazate, seria ZR42K3 oferă o capacitate suficientă de răcire și o economie de funcționare de 10 kW. 3.25–3.31 COP. Această serie acceptă funcționarea în paralel a compresorului dublu și triplu pentru extinderea flexibilă a capacității sistemului.

ZR47K3-PFJ (3,9 CP, monofazat) – emblematica eficienței monofazate

ZR47K3-PFJ este cel mai puternic model monofazat din seria mică de aer condiționat, cu o capacitate de răcire de 11.500–11.550 W și un COP de 3,34 cel mai bun din clasă. Are o deplasare de 11,16 m³/h, 1,24 L de sarcină de ulei, 114,0 A LRA și zgomot de 68 dBA. Pentru aplicațiile care necesită o capacitate mare de răcire, dar limitată la o putere monofazată - cum ar fi AC centrală rezidențială mare, sisteme unitare comerciale și AC de precizie - ZR47K3-PFJ realizează un echilibru perfect între performanță și eficiență cu o răcire robustă de 11,55 kW și un COP ridicat de 3,34.

IV. Ghid de selecție rapidă pentru scenarii de aplicație

Scenariul aplicației	Model recomandat	HP	Alimentare electrică	Avantaj cheie
Mic split AC / Vitrine	ZR28K3-PFJ	2,33 CP	Monofazat	26 kg ușoară, instalare compactă
AC central comercial mic (trifazat)	ZR28K3E-TFD-522	2,33 CP	Trifazat	Ulei ester POE, funcționare lină în 3 faze
AC comercial mediu (trifazat de înaltă eficiență)	ZR34K3-TFD-522	2,83 CP	Trifazat	COP 3.31, curent doar 4.7A
AC de precizie / Locuri cu zgomot redus	ZR34KH-PFJ	2,83 CP	Monofazat	Ultra silențios la 66 dBA
Unități comerciale AC / Rooftop de 3 CP standard	ZR36K3-PFJ / ZR36K3-TFD-230	3 CP	Monofazat/trifazat	8,79 kW, cea mai mare cerere de pe piață
3 CP AC de precizie de înaltă eficiență	ZR36KH-PFJ / ZR36KH-TFD-522	3 CP	Monofazat/trifazat	Eficiență ridicată optimizată
Mediu AC / Răcitoare (monofazate)	ZR42K3-PFJ-522	3,5 CP	Monofazat	10,25kW, COP 3,25
Mediu AC / Răcitoare (trifazate)	ZR42K3-TFD	3,5 CP	Trifazat	COP 3.31, curent doar 5.5A
AC monofazat mare / Răcire de precizie	ZR47K3-PFJ	3,9 CP	Monofazat	11,55 kW, cel mai mare COP la 3,34

Sfat de selecție: alegeți 'PFJ' pentru alimentare monofazată și 'TFD' pentru trifazat. Pentru cel mai mare COP, alegeți ZR47K3-PFJ (3,34) sau ZR34K3-TFD-522 (3,31). Pentru cel mai mic zgomot, alegeți ZR34KH-PFJ (66 dBA).

V. Întrebări frecvente (FAQ)

Î1: Care este diferența dintre ZR28K3-PFJ și ZR28K3E-TFD-522?

R: Ambele au aceeași CP nominală (2,33 CP) și aceeași capacitate de răcire (6.900 W). Principalele diferențe sunt: ZR28K3-PFJ folosește o putere monofazată de 220-240V cu o putere de intrare de 2.520 W; ZR28K3E-TFD-522 utilizează o putere trifazată de 380-420 V cu o putere de intrare de 2.150 W, 1,01 L de încărcare de ulei și o greutate netă de 25,4 kg. Denumirea „E” indică utilizarea uleiului de ester POE.

Î2: Care este diferența dintre ZR34K3-TFD-522 și ZR34KH-PFJ?

R: Ambele au aceeași CP nominală (2,83 CP) și aceeași capacitate de răcire (8.200 W). ZR34K3-TFD-522 este trifazat 380-420V cu un COP de 3,31 și zgomot la 68 dBA; ZR34KH-PFJ este monofazat 220-240V cu un COP de 3,25, dar zgomot mai mic la 66 dBA. Sufixul 'H' reprezintă o versiune optimizată de înaltă eficiență, potrivită pentru mediile sensibile la zgomot.

Î3: Compresoarele din seria de aer condiționat mici acceptă funcționarea în paralel?

A: Da. Compresoarele scroll din seria Copeland ZR acceptă configurații paralele duble și triple, permițând aplicarea în sisteme de capacitate mai mare. Combinațiile multi-compresoare oferă un confort excelent, reducând în același timp costurile de operare pentru utilizatori prin rate de eficiență energetică sezonieră mai ridicate.

Aveți nevoie de o ofertă sau de asistență pentru selecție?

Indiferent dacă sunteți un antreprenor de refrigerare, un echipament OEM sau un furnizor de servicii/aftermarket, dacă afacerea dvs. implică compresoare scroll din seria Copeland ZR, vă putem ajuta să confirmați rapid disponibilitatea stocurilor și să vă oferim cotații cu taxe incluse.

Faceți clic pentru a contactați -ne pentru selectarea individuală a modelului și serviciul de întrebări.

Avantajele produsului

Funcționare cu zgomot redus și cu vibrații reduse

Compresorul ZR42K3-PFJ-522 a fost proiectat cu „funcționare silențioasă” ca obiectiv cheie încă de la început. Tehnologia sa de control al zgomotului o depășește cu mult pe cea a compresoarelor tradiționale cu piston.

Performanță acustică excelentă : Utilizând un design scroll patentat și procese de producție de precizie, nivelul său de zgomot de funcționare este cu peste 5 decibeli (dBA) mai mic decât compresoarele cu piston comparabile. În ceea ce privește percepția auzului uman, aceasta se traduce printr-o reducere de aproape 70% a zgomotului perceput, oferind utilizatorilor finali (de exemplu, în reședințe, clădiri de birouri, ateliere de precizie) un mediu mai confortabil și mai silențios.
Suprimarea pulsului la sursă : Avantajul fundamental al tehnologiei scroll constă în procesul de compresie continuu și neted. În comparație cu evacuarea intermitentă, explozivă, a compresoarelor cu piston, pulsația sa de evacuare este extrem de scăzută, reducând semnificativ sursa primară de zgomot și vibrații. Prin optimizarea designului tobei de eșapament intern, pulsația zgomotului aerodinamic poate fi redusă și mai mult cu până la 67%.
Izolare completă a vibrațiilor : Structura de montare a compresorului a fost optimizată special cu amortizoare de vibrații din cauciuc îmbunătățite, de înaltă eficiență. Aceste amortizoare absorb și izolează eficient vibrațiile minore generate în timpul funcționării compresorului, prevenind transmiterea lor către șasiul și carcasa echipamentului. Acest lucru evită zgomotul secundar cauzat de transmisia structurală, asigurând o funcționare excepțional de lină și stabilă a unității.

Propunere de valoare : Aceasta nu numai că îmbunătățește calitatea percepută și experiența utilizatorului produsului final, dar face ca echipamentul să fie adecvat pentru utilizare în zone sensibile la zgomot (cum ar fi zone rezidențiale, spitale, hoteluri de lux și centre de date), extinzând astfel competitivitatea pe piață.

Scenarii aplicabile

Acoperire largă de aplicații în diferite domenii : valorificând gama sa ideală de putere de 3,5 CP (capacitate de răcire de aproximativ 10,1 kW) și performanță stabilă, servește drept „inima” a numeroase sisteme de refrigerare și aer condiționat de dimensiuni mici și mijlocii. Domeniul său de aplicare acoperă perfect:

Aer condiționat confortabil : aparate de aer condiționat split rezidențiale și comerciale, sisteme VRF, unități cu conducte și unități pe acoperiș.
Controlul de precizie al mediului : aparate de aer condiționat de cameră pentru centre de date, aparate de aer condiționat de la stația de bază și echipamente de răcire a proceselor.
Sisteme de încălzire și răcire cu pompe de căldură : încălzitoare de apă cu pompe de căldură cu sursă de aer și pompe de căldură rezidențiale.
Refrigerare comercială ușoară : unități de depozitare la rece, unități de apă răcită și vitrine.
