Introduzione

I compressori Scroll sono ampiamente riconosciuti per la loro elevata efficienza, affidabilità e funzionamento silenzioso. Tuttavia, quando si verificano rumori anomali durante il funzionamento, spesso ciò segnala problemi di fondo che richiedono attenzione immediata. Ignorare questi suoni può portare al guasto completo del sistema, riparazioni costose e tempi di inattività prolungati.

Questa guida completa fornisce un flusso di lavoro diagnostico passo passo per identificare e risolvere i problemi di rumore nei compressori scroll. Che tu sia un tecnico dell'assistenza, un facility manager o un progettista di sistemi HVAC/R, questo approccio logico ti aiuterà a individuare rapidamente la causa principale e a implementare soluzioni efficaci.

Perché i compressori Scroll producono un rumore anomalo

Il rumore del compressore Scroll proviene tipicamente da tre aree principali:

• Problemi del sistema di lubrificazione – Problemi con la quantità o la qualità dell'olio

• Squilibri del sistema refrigerante – Carica o flusso di refrigerante inadeguati

• Guasto dei componenti meccanici : parti interne usurate o rotte

Seguendo un processo diagnostico sistematico, è possibile determinare quale di queste aree causa il problema e intraprendere azioni correttive.

•


Passaggio 1: valutare il livello di vibrazione

Il primo passo nella diagnosi del rumore è osservare le caratteristiche di vibrazione del compressore. Questa prima osservazione dirama il percorso diagnostico in due direzioni principali.

Ramo A: la vibrazione del compressore non è significativa

Se il compressore funziona con vibrazioni minime ma produce un rumore anomalo, il passo successivo è ispezionare il livello e le condizioni dell'olio attraverso il vetro spia.

Scenario 1: Olio visibile (livello dell'olio basso o olio nero)

• Analisi delle cause principali:

• Temperatura di scarico elevata: il funzionamento prolungato ad alte temperature provoca l'ossidazione e la carbonizzazione dell'olio lubrificante.

• Carbonizzazione dell'olio: l'olio carbonizzato perde le sue proprietà lubrificanti e può bloccare i passaggi dell'olio, provocando un aumento dell'attrito e del rumore.

• Azioni correttive:

1. Sostituire l'olio: scaricare l'olio contaminato e rabboccare con il tipo e la quantità consigliati dal produttore.

2. Sostituire il filtro: installare un nuovo filtro dell'olio per rimuovere depositi di carbonio e contaminanti dal circuito di lubrificazione.

• Verifica post-riparazione:

• Se il rumore è ridotto: controllare le pressioni di aspirazione e di scarico. Regolare la carica del refrigerante o le impostazioni della valvola di espansione per riportare la pressione al normale intervallo operativo. Il sistema ora dovrebbe funzionare tranquillamente.

• Se il rumore persiste: il problema potrebbe essere meccanico. Ispezionare l'accoppiamento Oldham (anello trasversale) e i set di scorrimento per verificare che non siano usurati o danneggiati. Questi componenti possono provocare rumore anche quando la lubrificazione appare adeguata.

Scenario 2: Olio non visibile (mancanza di olio nel compressore)

Analisi delle cause principali:

• Ritorno dell'olio insufficiente: lunghi tratti delle tubazioni del refrigerante o un dimensionamento inadeguato dei tubi possono impedire il ritorno dell'olio nel carter del compressore.

• Intrappolamento dell'olio: una progettazione inadeguata delle tubazioni può creare trappole in cui si accumula l'olio.

• Carbonizzazione dell'olio: come accennato in precedenza, l'olio degradato può anche portare a bassi livelli efficaci di olio.

• Azioni correttive:

1. Aggiunta di olio: aggiungere immediatamente il tipo e la quantità corretti di olio per portare il vetro spia a un livello adeguato.

• Verifica post-riparazione:

• Se il rumore viene ridotto: continuare a monitorare il sistema durante il funzionamento. Controllare il ritorno costante dell'olio osservando il vetro spia sotto carico. Se il ritorno dell'olio è un problema cronico, prendere in considerazione la modifica delle tubazioni del refrigerante.

• Se il rumore persiste: Ancora una volta, procedere a ispezionare l'accoppiamento Oldham e il meccanismo di scorrimento per eventuali danni derivanti dal periodo di carenza di petrolio.

Passaggio 2: quando la vibrazione è significativa

Se il compressore trema o vibra intensamente, ciò indica un problema più grave. Il successivo punto di osservazione è la presenza di brina o di forte condensa sull'involucro del compressore.

Ramo B: Il compressore vibra intensamente

Scenario 1: Gelo o forte condensa presente sul guscio

• Analisi delle cause principali:

• Colpi di liquido (Floodback): questa è una condizione critica in cui il refrigerante liquido entra nel compressore. Poiché i liquidi sono incomprimibili, il compressore tenta di comprimere il liquido, provocando forti colpi e forti sollecitazioni meccaniche.

• Cause comuni di colpi:

1. Carica di refrigerante eccessiva: troppo refrigerante nel sistema.

2. Valvola di espansione sovradimensionata o malfunzionante: una valvola di espansione bloccata aperta o troppo grande consente il passaggio di una quantità eccessiva di liquido.

3. Guasto alla ventola dell'evaporatore: uno scarso flusso d'aria sulla serpentina dell'evaporatore impedisce un corretto scambio di calore, provocando il ritorno del liquido non evaporato al compressore.

• Azioni correttive:

1. Rimuovere il refrigerante: recuperare con attenzione il refrigerante in eccesso per portare la carica al livello specificato.

2. Regolare o sostituire la valvola di espansione: reimpostare l'impostazione del surriscaldamento o sostituire la valvola con una delle dimensioni corrette.

3. Riparare le ventole dell'evaporatore: assicurarsi che tutte le ventole dell'evaporatore funzionino correttamente per favorire un adeguato scambio di calore e completare l'evaporazione del refrigerante.

Scenario 2: Assenza di brina o condensa sul guscio

• Analisi delle cause principali:

• Frattura meccanica: vibrazioni intense senza la presenza di brina suggeriscono fortemente un guasto meccanico catastrofico all'interno del compressore.

• Guasti specifici: ciò è quasi sempre dovuto a una serie di pergamene rotte (pergamene fisse o orbitanti) o a un accoppiamento Oldham fratturato (anello trasversale). Questi componenti sono fondamentali per il processo di compressione e il loro guasto porta a un funzionamento violento e sbilanciato.

Azioni correttive:

• Sostituire i componenti danneggiati: in genere è necessario rimuovere il compressore dal sistema, smontare la pompa e sostituire le spirali rotte o l'accoppiamento Oldham. In molti scenari di assistenza sul campo, la sostituzione dell'intero compressore è la soluzione più pratica e affidabile per garantire una riparazione adeguata.







Riepilogo: flusso logico diagnostico

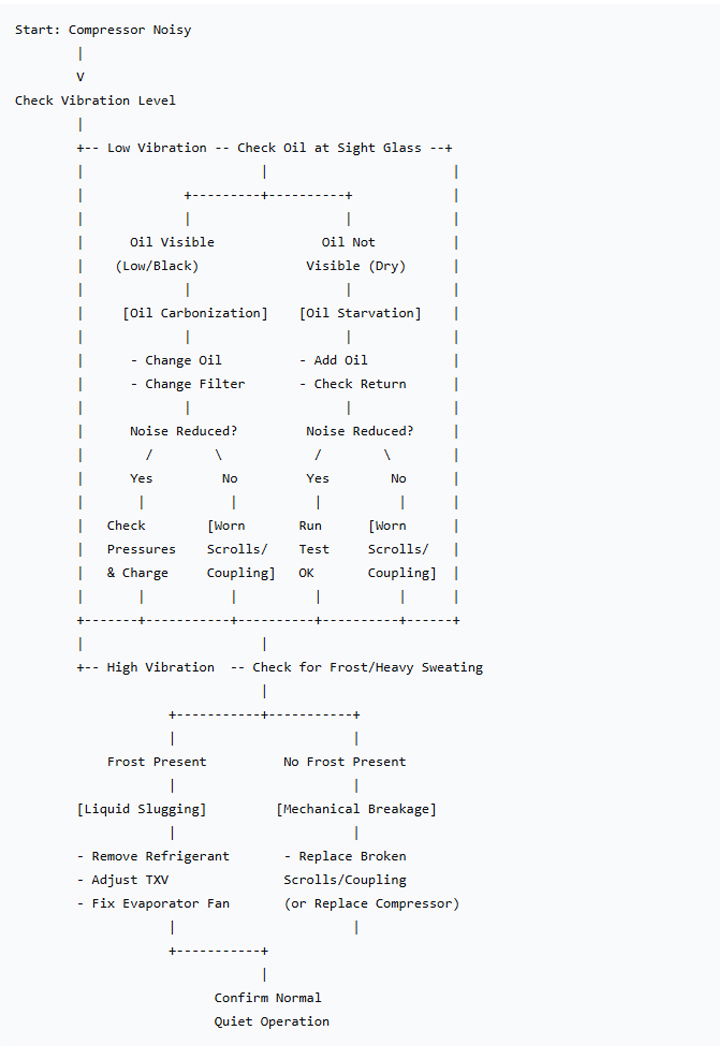

L’intero processo diagnostico può essere riassunto in questo diagramma di flusso logico:

Elenco di controllo per la risoluzione dei problemi di riferimento rapido:



Sintomo Controllo primario Causa probabile Soluzione



Vetro spia livello olio a basse vibrazioni e rumore Livello basso di olio/olio carbonizzato Cambiare olio e filtro

                                                                                                                                             Nessun olio visibile Aggiungere olio, controllare il ritorno dell'olio

                                                                                                                                             (Se l'olio è a posto) Controllare l'anello/le pergamene Oldham

Vibrazioni elevate Involucro del compressore Presenza di gelo/sudorazione Colpi di liquido Rimuovere il refrigerante, regolare TXV

                                                                                                                                             Guscio secco Rotoli/raccordi rotti Sostituire le parti meccaniche

Conclusione

La diagnosi sistematica è la chiave per risolvere in modo efficiente i problemi di rumore del compressore scroll. Seguendo questa progressione logica, iniziando con le vibrazioni, quindi controllando l'olio e infine osservando l'involucro del compressore, i tecnici possono distinguere rapidamente tra problemi di lubrificazione, squilibri del sistema refrigerante e guasti meccanici. Questo approccio strutturato riduce al minimo i tempi di inattività, riduce il rischio di diagnosi errate e garantisce l'affidabilità a lungo termine del sistema di refrigerazione o condizionamento dell'aria.

I problemi di rumore del compressore Scroll non sono insormontabili. Padroneggiando un approccio diagnostico sistematico e utilizzando parti di ricambio di alta qualità, la maggior parte dei problemi può essere risolta in modo efficace. Ci auguriamo che questo articolo fornisca valore pratico per il tuo lavoro. Se avete bisogno dei compressori o dei componenti sopra menzionati per le vostre riparazioni, vi invitiamo a visitare il nostro negozio ( Compressore alternativo  ), dove ci dedichiamo a supportare il vostro successo con precisione ed efficienza in ogni attività di assistenza.
