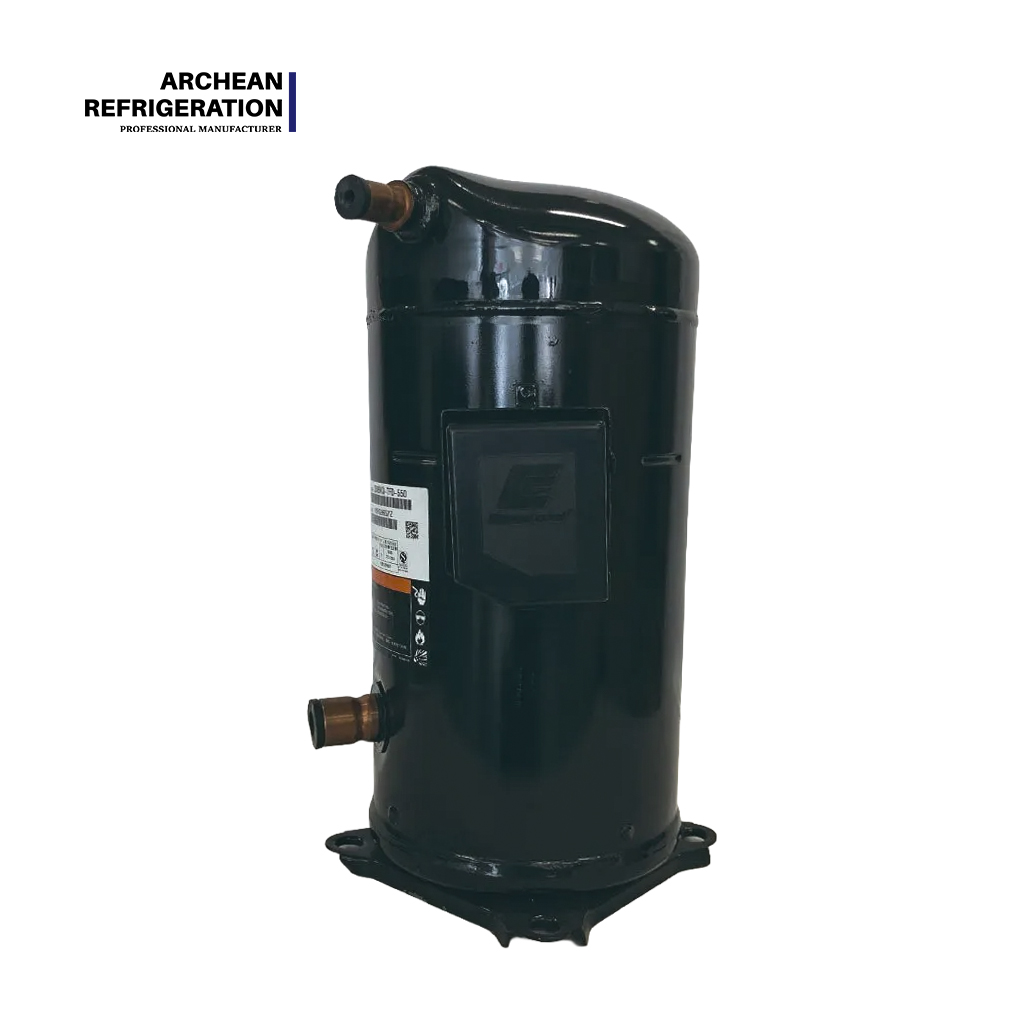

Compresor ZB66KQ ZB66KQE ZB76KQ ZB76KQE ZB88KQ ZB95KQ de la conservación en cámara frigorífica de la baja temperatura de Copeland

Compresor original ZB66KQ ZB66KQE de la conservación en cámara frigorífica de la baja temperatura de Copeland

Compresor ZB66KQ ZB66KQE ZB76KQ ZB76KQE ZB88KQ ZB95KQ de la conservación en cámara frigorífica de la baja temperatura de Copeland

El compresor ZB66KQE es una unidad de refrigeración de vórtice completamente cerrada del compresor Copeland. Este producto pertenece a la serie ZB de diseño doble flexible del compresor de rueda valle, con alta eficiencia y bajo nivel de ruido y vibración en comparación con el disco scroll

Modelo:
ZB66KQ ZB66KQE ZB76KQ ZB76KQE ZB88KQ ZB95KQ
Marca:
COPELAND

Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Descripción del Producto

I. Posicionamiento

El grupo de gran capacidad es la línea de productos de la serie ZB de compresores scroll de Copeland diseñados para aplicaciones de refrigeración de temperatura media-alta de 9 a 13 HP. Cubre cuatro grados de capacidad (ZB66, ZB76, ZB88 y ZB95) y ofrece opciones de aceite dual: KQ (aceite mineral/R22) y KQE (aceite de éster POE/R404A/R134a). Este grupo presenta una gran capacidad de enfriamiento a partir de 9 HP, una gran carga de aceite de 3,25 L y un sistema de protección ASTP avanzado como sus características principales, lo que lo convierte en la opción de energía principal para grandes almacenamientos en frío, refrigeración de procesamiento de alimentos, almacenes de transferencia logística de cadena de frío, equipos de refrigeración industrial y otros escenarios.

Dimensión de característica	Descripción
Rango de potencia	9,0 CV – 13,0 CV
Refrigerante	R22 (KQ) / R404A, R507, R134a (KQE)
Fuente de alimentación	Trifásico 380-420V/50Hz (compatible con 460V/60Hz)
Condición de aplicación	Refrigeración a temperatura media-alta, temperatura de evaporación -25 ℃ a +15 ℃
Posicionamiento central	Convencional para almacenamiento en frío de gran tamaño, alta capacidad de enfriamiento, alta confiabilidad

II. Tabla de comparación de parámetros de la serie completa

Nota: condición de funcionamiento de 50 Hz. Capacidad de refrigeración basada en R404A/R507 (KQE) o R22 (KQ).

No.	Modelo	CV nominales	Desplazamiento (m³/h)	Desplazamiento (cc/rev)	Carga de aceite (L)	Tipo de aceite	Peso neto (kg)
1	ZB66KQ	9.0	25.7	142.9	3.25	Mineral	59
2	ZB66KQE	9.0	25.7	142.9	3.25	POE	59
3	ZB76KQ	10.0	28.8	167.1	3.25	Mineral	62
4	ZB76KQE	10.0	28.8	167.1	3.25	POE	62
5	ZB88KQ	12.0	33.2	190.9	3.25	Mineral	62
6	ZB95KQ	13.0	36.4	209.1	3.3	Mineral	62

Notas adicionales del modelo:

ZB66KQE-TFD: Cilindrada 142,9 cc/rev, carga de aceite 3,25 L, peso neto 59 kg. Compatible con R134a/R404A/R507.
ZB76KQE-TFD: Cilindrada 167,1 cc/rev, carga de aceite 3,25 L, peso neto 62 kg.

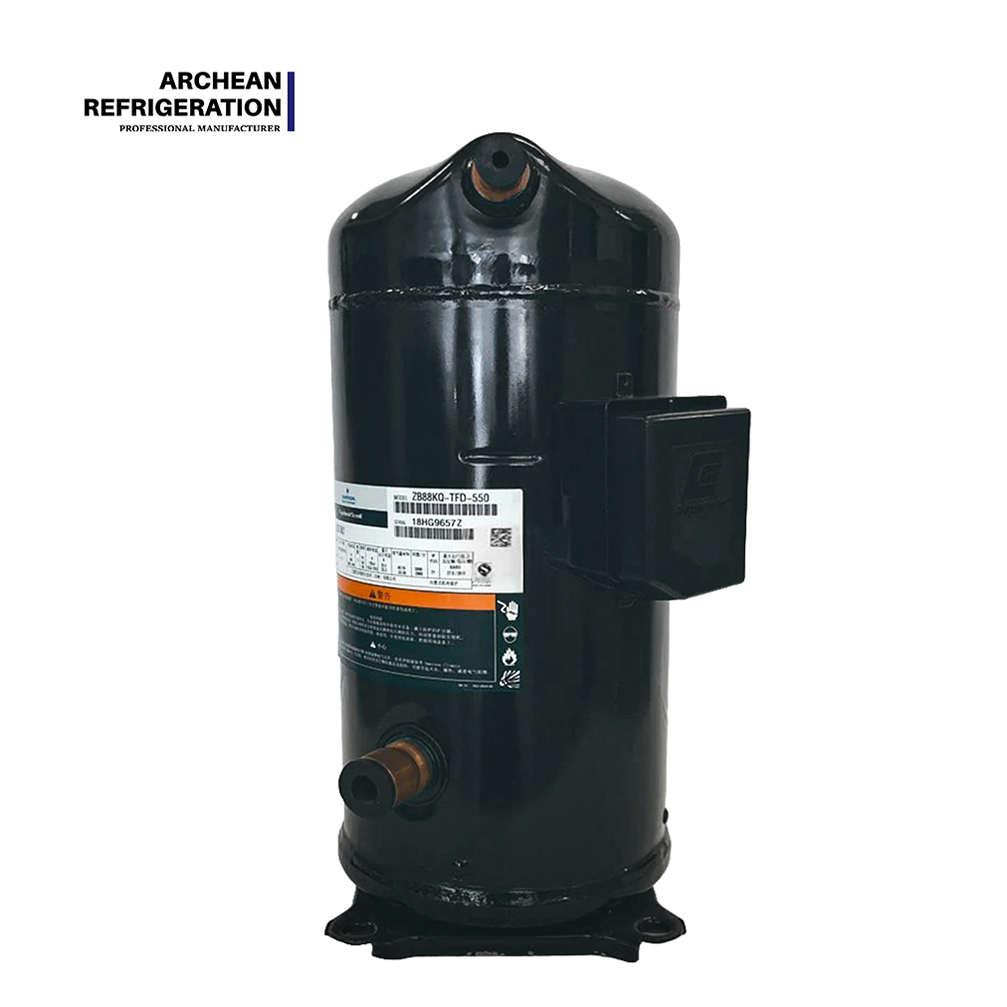

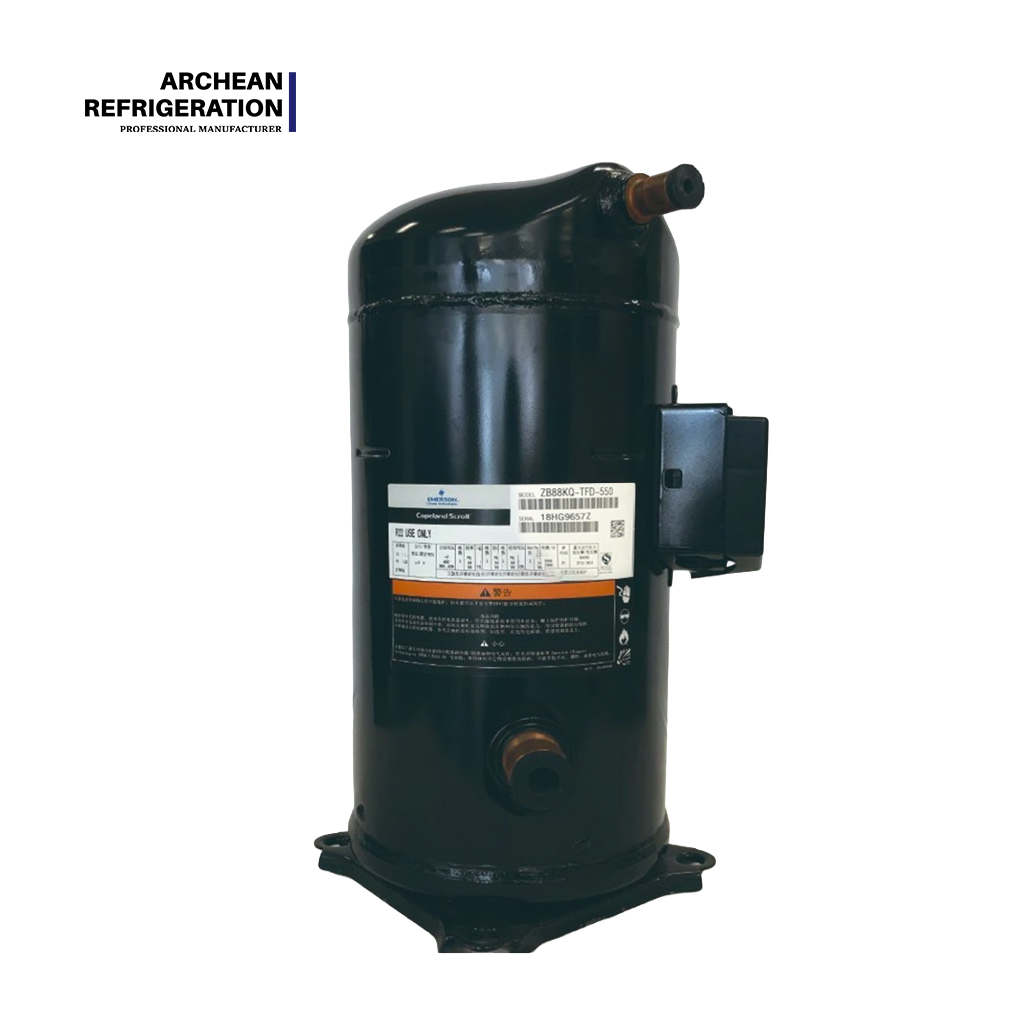

ZB88KQ-TFD: Cilindrada 190,9 cc/rev, carga de aceite 3,25 L, peso neto 62 kg.
ZB95KQ-TFD: Cilindrada 209,1 cc/rev, carga de aceite 3,3 L, peso neto 62 kg. Corriente de rotor bloqueado 133-140 A, corriente máxima de funcionamiento 28,2 A.

Configuración de protección del motor (serie KQE): ZB66KQE, ZB76KQE, ZB88KQ y ZB95KQ están equipados con un dispositivo de protección de temperatura de descarga ASTP (protección avanzada de temperatura de desplazamiento). Este dispositivo instala un disco de acción rápida con sensor de temperatura dentro del compresor scroll, que se activa cuando la temperatura de descarga se sobrecalienta para proteger el compresor.

⚠️ Nota importante: Las series ZB58KQ y superiores NO tienen una válvula de alivio de presión interna (IPR) incorporada. Para un funcionamiento seguro, un interruptor de alta presión con una presión de ajuste que no exceda los 30 bar (presión manométrica) para todas las aplicaciones. DEBE instalarse en el sistema

III. Explicación detallada

Característica – Características técnicas

El grupo de gran capacidad adopta el sistema ASTP (Protección avanzada de temperatura de desplazamiento) de Copeland. Cuando se produce un sobrecalentamiento de la descarga, el disco de acción rápida con detección de temperatura del ASTP separa las espirales al alcanzar la temperatura establecida, deteniendo la succión y la descarga. Luego, el protector del motor se activa para evitar daños al compresor.
El restablecimiento de ASTP suele tardar mucho tiempo, potencialmente más de 1 hora, dependiendo del calor interno del compresor y la eficiencia de la disipación de calor.

Ventaja – Ventajas técnicas

Las principales ventajas de este grupo son su gran carga de aceite de 3,25 a 3,3 litros y su gran cilindrada de 142,9 a 209,1 cc/rev, lo que garantiza la confiabilidad de la lubricación y la estabilidad de la salida de enfriamiento durante el funcionamiento continuo a largo plazo en grandes almacenes frigoríficos.
El cojinete principal superior y el cojinete de transmisión utilizan cojinetes DU hechos de bronce poroso + revestimiento de PTFE (politetrafluoroetileno), lo que permite un funcionamiento prolongado incluso en condiciones de lubricación no ideales con un coeficiente de fricción mínimo.

Beneficio – Beneficios para el usuario

Para aplicaciones como almacenamiento en frío de gran tamaño, refrigeración para procesamiento de alimentos, almacenes de transferencia logística de cadena de frío y equipos de refrigeración industrial, este grupo garantiza seguridad y confiabilidad durante el funcionamiento continuo a largo plazo a través de su cobertura completa de energía de 9 a 13 HP y su sistema de protección ASTP.
La gran carga de aceite reduce la frecuencia de cambio de aceite lubricante y los costos de mantenimiento. El diseño compacto de 59 a 62 kg reduce significativamente el peso en comparación con los compresores semiherméticos de la misma capacidad de enfriamiento, lo que reduce la dificultad de integración del equipo.

IV. Guía de selección rápida de aplicaciones

Escenario de aplicación	Modelo recomendado	caballos de fuerza	Refrigerante
Almacenamiento en frío grande (50–100 m³)	ZB66KQE	9.0	R404A/R134a
Salas frigoríficas para procesamiento de alimentos	ZB76KQE	10.0	R404A/R507
Almacenes de transferencia logística de cadena de frío	ZB88KQ	12.0	R22
Equipos de refrigeración industrial.	ZB95KQ	13.0	R22

¿Por qué elegir Copeland ZB Large-Capacity Group para su próximo proyecto?

A diferencia de los compresores estándar, la serie ZB66–ZB95 está diseñada para entornos exigentes y de funcionamiento continuo. Con la avanzada tecnología de protección ASTP y un gran depósito de aceite de 3,25 litros, obtendrá una confiabilidad inigualable y menores costos de mantenimiento.

¿Listo para actualizar su equipo de cadena de frío? Contáctenos hoy para obtener una cotización competitiva y un plazo de entrega. Impulsemos sus sistemas de refrigeración con la tecnología scroll más confiable de la industria.
